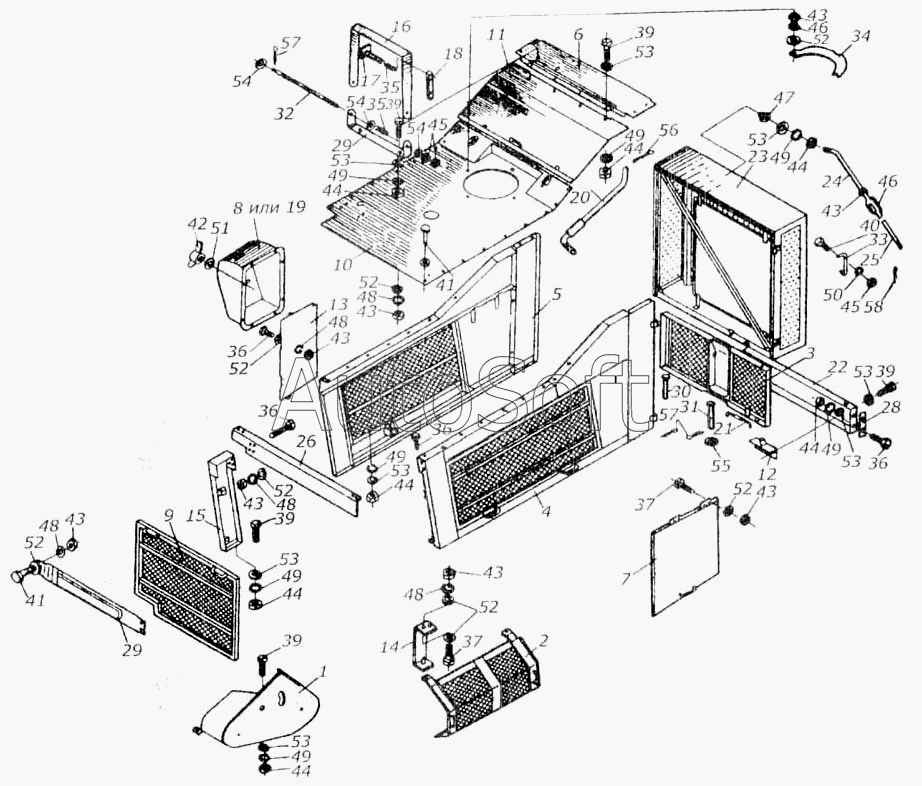

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Капоты воздухоочистителя и ограждения КИЛ 0128000
43
43
43
43
43
43
43
43
28
29
29
30
31
32
33
34
36
36
36
36
37
37
35
35
39
39
39
39
39
40
41
41
42
44
44
44
44
44
44
44
45
45
46
46
47
48
48
48
48
48
49
49
49
49
49
49
49
50
51
52
52
52
52
52
52
52
53
53
53
53
53
53
53
53
54
54
54
55
56
57
57
58
11
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0128000 | К***0 | Установка капотов | |
| КИЛ 0128090 | К***0 | Крышка | |
| КИЛ 0128100 | К***0 | Крыша | |
| КИЛ 0128120 | К***0 | Стяжка | |
| КИС 0128250А | К***А | Опора | |
| КИС 0128510А | К***А | Стойка | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Ограждение | |
| 3 | К***0 | Крышка | |
| 4 | К***0 | Боковина | |
| 5 | К***0 | Боковина | |
| 6 | К***0 | Щиток | |
| 7 | К***А | Капот | |
| 8 | К***А | Ограждение гидрораспределителя | |
| 9 | К***А | Крышка | |
| 10 | К***0 | Крыша | |
| 11 | К***В | Крыша | |
| 12 | К***Б | Кронштейн | |
| 13 | К***А | Щиток | |
| 14 | К***А | Кронштейн | |
| 15 | К***А | Стойка | |
| 16 | К***А | Хомут | |
| 17 | К***а | Фиксатор | |
| 18 | К***А | Ручка | |
| 19 | К***0 | Ограждение гидрораспределителя | |
| 20 | К***А | Фиксатор | |
| 21 | К***А | Фиксатор | |
| 22 | К***А | Балка | |
| 23 | К***0 | Экран | |
| 24 | К***1 | Стяжка | |
| 25 | К***2 | Стяжка | |
| 26 | К***А | Уголок | |
| 27 | К***Б | Лист | |
| 28 | К***А | Пластина | |
| 29 | К***А | Основание | |
| 30 | К***А | Ось | |
| 31 | К***1 | Ось | |
| 32 | К***А | Ось | |
| 33 | К***7 | Компенсатор | |
| 34 | К***7 | Кронштейн зеркала | |
| 35 | М***9 | Болт ГОСТ 7796-70 | |
| 36 | К***А | Пружина муфты | |
| 36 | М***9 | Болт ГОСТ 7796-70 | |
| 37 | М***9 | Болт ГОСТ 7796-70 | |
| 39 | М***9 | Болт ГОСТ 7796-70 | |
| 40 | М***9 | Болт ГОСТ 7796-70 | |
| 41 | М***9 | Болт ГОСТ 7796-70 | |
| 42 | М***9 | Гайка ГОСТ 3032-76 | |
| 43 | М***9 | Гайка ГОСТ 5915-70 | |
| 44 | М***9 | Гайка ГОСТ 11860-73 | |
| 45 | М***9 | Гайка ГОСТ 5915-70 | |
| 46 | 1***1 | Гайка стяжная | |
| 47 | М***9 | Гайка ГОСТ 11860-73 | |
| 48 | 8***9 | Шайба ГОСТ 6402-70 | |
| 49 | 1***9 | Шайба ГОСТ 6402-70 | |
| 50 | 1***9 | Шайба ГОСТ 6402-70 | |
| 51 | 6***9 | Шайба ГОСТ 6958-78 | |
| 52 | 8***9 | Шайба ГОСТ 11371-78 | |
| 53 | 1***9 | Шайба ГОСТ 11371-78 | |
| 54 | 1***9 | Шайба ГОСТ 11371-78 | |
| 55 | 1***9 | Шайба ГОСТ 11371-78 | |
| 56 | 2***9 | Шплинт ГОСТ 397-79 | |
| 57 | 3***9 | Шплинт ГОСТ 397-79 | |
| 58 | 4***9 | Шплинт ГОСТ 397-79 |
