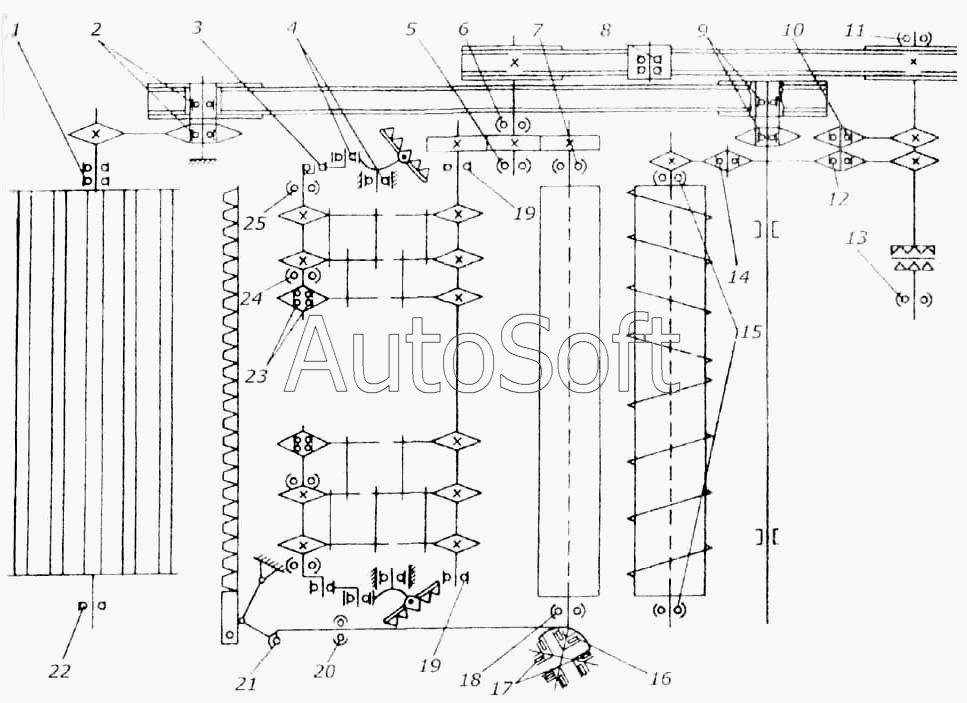

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Схема расположения подшипников жатки для уборки кукурузы
13
25
24
23
22
21
20
19
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***5 | Подшипник №180206 ГОСТ 8882-75 | |
| 2 | П***5 | Подшипник №180205 ГОСТ 8882-75 | |
| 3 | П***5 | Подшипник №180503С ГОСТ 8882-75 | |
| 4 | П***0 | Подшипник №60203 ГОСТ 7242-70 | |
| 5 | П***5 | Подшипник №1607 ГОСТ 5720-75 | |
| 6 | П***5 | Подшипник №1309 ГОСТ 5720-75 | |
| 7 | П***5 | Подшипник №1308 ГОСТ 5720-75 | |
| 8 | П***5 | Подшипник №180207С ГОСТ 8882-75 | |
| 9 | П***5 | Подшипник №180205 ГОСТ 8832-75 | |
| 10 | П***5 | Подшипник №180503С ГОСТ 8832-75 | |
| 11 | П***5 | Подшипник №11209 ГОСТ 8545-75 | |
| 12 | П***5 | Подшипник №180205 ГОСТ 8832-75 | |
| 13 | П***5 | Подшипник №11208 ГОСТ 8545-75 | |
| 14 | П***5 | Подшипник №180205 ГОСТ 8832-75 | |
| 15 | П***5 | Подшипник №11208 ГОСТ 8545-75 | |
| 16 | П***9 | Подшипник №7208А ГОСТ 333-79 | |
| 17 | П***9 | Подшипник №7205 ГОСТ 333-79 | |
| 18 | П***5 | Подшипник №11313 ГОСТ 8545-75 | |
| 19 | П***5 | Подшипник №1308 ГОСТ 5720-75 | |
| 20 | П***5 | Подшипник №11208 ГОСТ 8545-75 | |
| 21 | П***5 | Подшипник №1606 ГОСТ 5720-75 | |
| 22 | П***5 | Подшипник №180206 ГОСТ 8882-75 | |
| 23 | П***5 | Подшипник №180204 ГОСТ 8882-75 | |
| 24 | П***5 | Подшипник №1204 ГОСТ 5720-75 | |
| 25 | П***5 | Подшипник №1506 ГОСТ 5720-75 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
