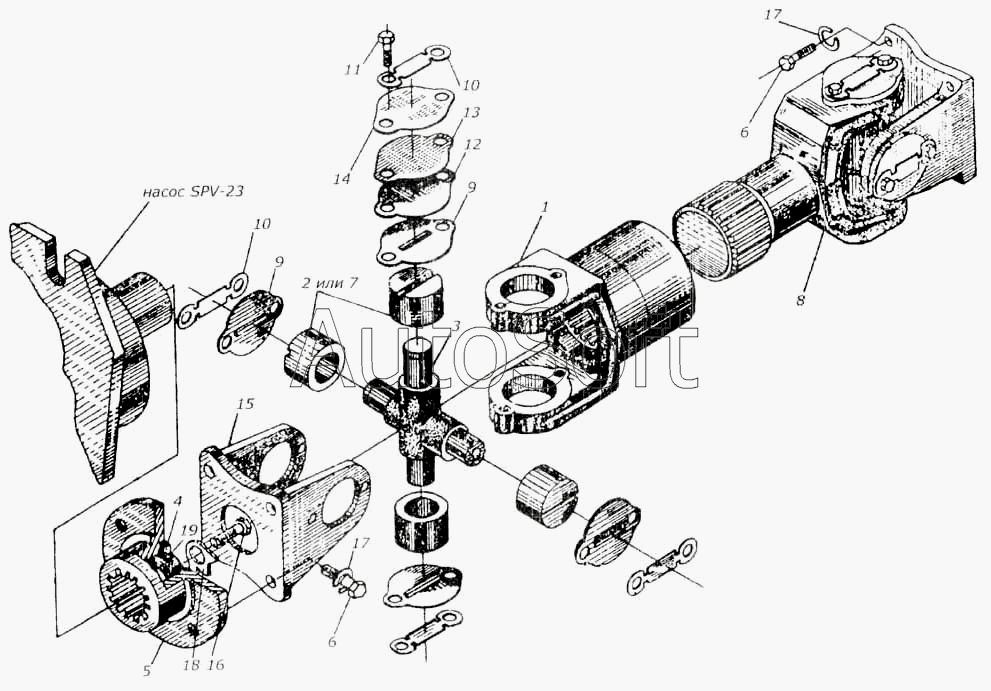

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Вал карданный КИЛ 0106850
9
9
19
18
17
17
16
15
14
13
12
11
10
10
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0106800 | К***0 | Вал карданный | |
| КИС 0106860 | К***0 | Вал карданный | |
| 1 | К***7 | Вилка скользящая | |
| 2 | 8***1 | Подшипник роликовый игольчатый ТУ 37.006 065-74 | |
| 3 | 1***6 | Крестовина | |
| 4 | К***9 | Шайба | |
| 5 | К***8 | Втулка | |
| 6 | К***6 | Болт | |
| 7 | 8***0 | Подшипник роликовый игольчатый ТУ 37.006.065 74 | |
| 8 | К***9 | Вал карданный основной | |
| 9 | 1***0 | Пластина опорная | |
| 10 | 1***1 | Пластина-замок | |
| 11 | 2***9 | Болт М8-6gх16.68.019 ГОСТ 37.001.123-75 | |
| 12 | 1***Б | Пластина балансировочная | |
| 13 | 1***Б | Пластина балансировочная | |
| 14 | 1***Б | Пластина балансировочная | |
| 15 | 1***3 | Вилка-фланец | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | 1***9 | Шайба ГОСТ 6402-70 | |
| 18 | 1***9 | Шайба ГОСТ 11371-78 | |
| 19 | В***0 | Кольцо ГОСТ 13943-68 |
