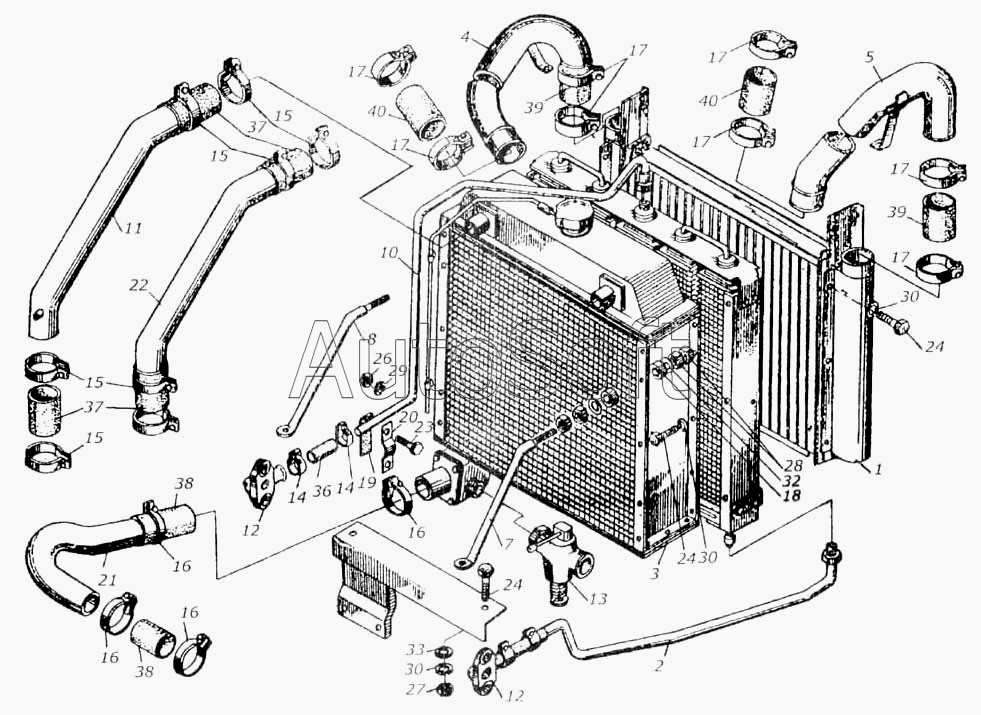

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Установка радиаторов
1
2
3
4
5
7
8
10
11
12
12
13
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
18
19
20
21
22
23
24
24
24
26
27
28
29
30
30
30
32
33
36
37
37
38
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0106450 | К***0 | Блок радиатора | |
| 1 | К***0 | Радиатор воздушный | |
| 2 | К***0 | Маслопровод | |
| 3 | К***0 | Радиатор водяной | |
| 4 | К***0 | Труба воздушная | |
| 5 | К***0 | Труба воздушная | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Растяжка | |
| 8 | К***0 | Растяжка | |
| 9 | К***Б | Радиатор масляный | |
| 10 | К***А | Маслопровод | |
| 11 | К***А | Труба водяная | |
| 12 | К***0 | Фланец | |
| 13 | К***0 | Кран | |
| 14 | А***0 | Хомут стяжной | |
| 15 | А***0 | Хомут стяжной | |
| 16 | А***0 | Хомут стяжной | |
| 17 | А***0 | Хомут стяжной | |
| 18 | К***6 | Втулка | |
| 19 | К***А | Прокладка | |
| 20 | К***А | Накладка | |
| 21 | К***Б | Труба водяная | |
| 22 | К***Б | Труба | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | М***9 | Болт ГОСТ 7796-70 | |
| 26 | М***9 | Гайка ГОСТ 5915-70 | |
| 27 | М***9 | Гайка ГОСТ 11860-73 | |
| 28 | М***9 | Гайка ГОСТ 5915-70 | |
| 29 | 8***9 | Шайба ГОСТ 6402-70 | |
| 30 | 1***9 | Шайба ГОСТ 6402-70 | |
| 31 | 1***9 | Шайба ГОСТ 6402-70 | |
| 32 | 1***9 | Шайба ГОСТ 11371-78 | |
| 33 | 1***9 | Шайба ГОСТ 11371-78 | |
| 34 | 1***9 | Шайба ГОСТ 11371-78 | |
| 35 | 1***6 | Рукава ГОСТ 10362-76 L=110 мм | |
| 36 | 1***6 | Рукава ГОСТ 10362-76 L=110 мм | |
| 37 | 4***5 | Рукав ГОСТ 10362-76 L=110 мм | |
| 38 | Т***5 | Рукав-деталь 60-71-100 2 | |
| 39 | Т***5 | Рукав-деталь 70-81-130-2 | |
| 40 | Т***5 | Рукав-деталь 70-81-130-2 |
