Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Радиатор водяной КИЛ 0106160
21
13
13
13
14
17
17
18
18
18
18
19
20
12
22
23
23
23
23
23
24
24
25
25
25
25
25
26
26
27
28
29
1
1
2
4
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 150У.13.017 | 1***7 | Патрубок нижнего блока | |
| 250У.13.010-2 | 2***2 | Радиатор водяной | |
| 250У.13.090 | 2***0 | Бак радиатора верхний | |
| 250У.13.091 | 2***1 | Бак радиатора нижний | |
| 85У.13.340 | 8***0 | Фланец | |
| 85У.13.342 | 8***2 | Фланец | |

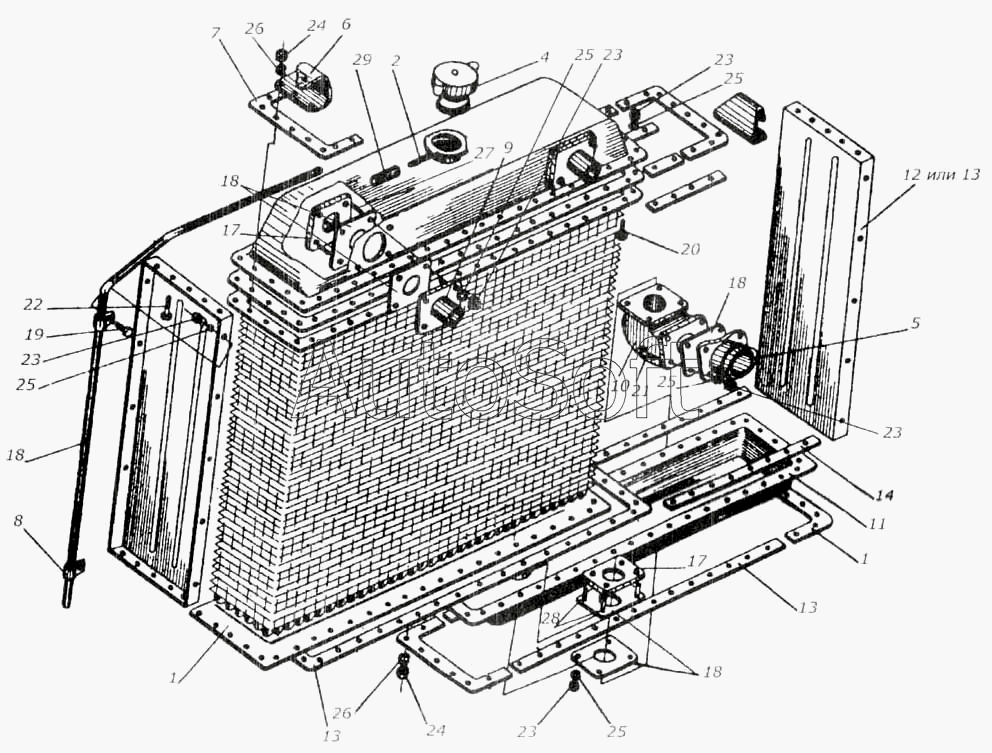

| КИЛ 0106160 | К***0 | Радиатор водяной | |
| 1 | 2***2 | Сердцевина водяного радиатора | |
| 2 | 2***2 | Бак радиатора верхний | |
| 3 | 2***0 | Стойка радиатора | |
| 4 | А***0 | Крышка, тип 1 ГОСТ 15964-70 | |
| 5 | К***4 | Патрубок | |
| 6 | 6***1 | Петля грузовая | |
| 7 | 1***4 | Накладка угловая | |
| 8 | 1***7 | Скоба | |
| 9 | 1***1 | Патрубок | |
| 10 | 1***6 | Патрубок нижнего бака | |
| 11 | 2***4 | Бак нижний | |
| 12 | 2***5 | Стойка радиатора | |
| 13 | 2***6 | Накладка наружная | |
| 14 | 2***7 | Накладка внутренняя | |
| 15 | 2***8 | Прокладка баков | |
| 16 | 2***9 | Трубка пароотводящая | |
| 17 | М***9 | Фланец | |
| 18 | М***3 | Прокладка | |
| 19 | М***9 | Болт ГОСТ 7796-70 | |
| 20 | М***9 | Болт ГОСТ 7796-70 | |
| 21 | М***9 | Болт ГОСТ 7796-70 | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | М***9 | Гайка ГОСТ 5915-70 | |
| 24 | М***9 | Гайка ГОСТ 11860-73 | |
| 25 | 8***9 | Шайба ГОСТ 6402-70 | |
| 26 | 1***9 | Шайба ГОСТ 6402-70 | |
| 27 | М***9 | Шпилька ГОСТ 22034-76 | |
| 28 | М***9 | Шпилька ГОСТ 22034-76 | |
| 29 | 6***0 | Рукав-деталь МРТУ 38-5-6107-68 |
