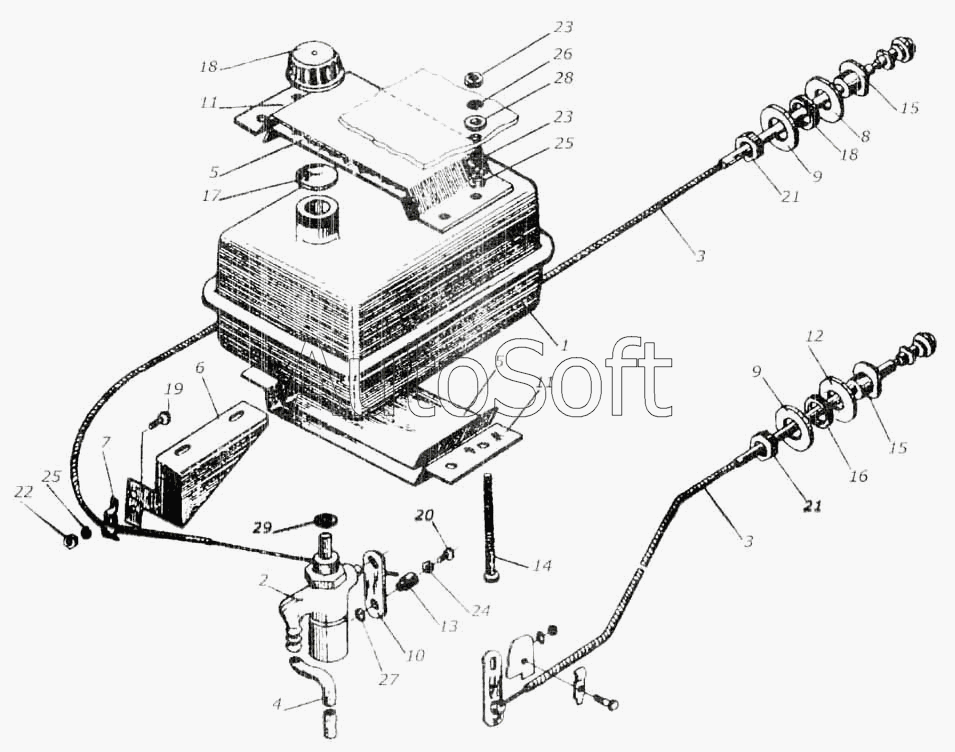

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Установка бачка топливного КИС 0106600А
22
14
15
15
16
16
17
18
19
20
21
21
13
23
23
24
25
25
26
27
28
29
11
11
10
9
9
8
8
7
6
5
5
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0106070В | К***В | Привод заслонки | |
| КИС 0106479Б | К***Б | Табличка | |
| КИС 0106600А | К***А | Установка бачка топливного | |
| КИС 0106810В | К***В | Привод крана бачка топливного | |
| КИС 0106820Л | К***Л | Рычаг | |
| 1 | К***0 | Бачок топливный | |
| 2 | 4***6 | Краник | |
| 3 | 5***0 | Тяга ручного управления | |
| 4 | К***9 | Топливопровод к топливному бачку | |
| 5 | К***7 | Прокладка | |
| 6 | К***А | Кронштейн | |
| 7 | К***А | Скоба | |
| 8 | К***Б | Табличка | |
| 9 | К***А | Шайба | |
| 10 | К***А | Рычаг | |
| 11 | К***7 | Опора | |
| 13 | К***А | Втулка | |
| 14 | К***А | Болт | |
| 15 | К***2 | Втулка | |
| 16 | К***3 | Втулка 18-8 ГОСТ 19421-74 | |
| 17 | 4***А | Прокладка | |
| 18 | 4***А | Пробка | |
| 19 | М***9 | Болт ГОСТ 7798-70 | |
| 20 | В***9 | Винт ГОСТ 7473-80 | |
| 21 | М***9 | Гайка ГОСТ 2526-70 | |
| 22 | М***9 | Гайка ГОСТ 5915-70 | |
| 23 | М***9 | Гайка ГОСТ 5915-70 | |
| 24 | М***9 | Гайка ГОСТ 5927-70 | |
| 25 | 6***9 | Шайба ГОСТ б402-70 | |
| 26 | 8***9 | Шайба ГОСТ 6402-70 | |
| 27 | 6***9 | Шайба ГОСТ 6958-78 | |
| 28 | 8***9 | Шайба ГОСТ 11371-78 | |
| 29 | 0***2 | Кольцо ГОСТ 9833-73 |
