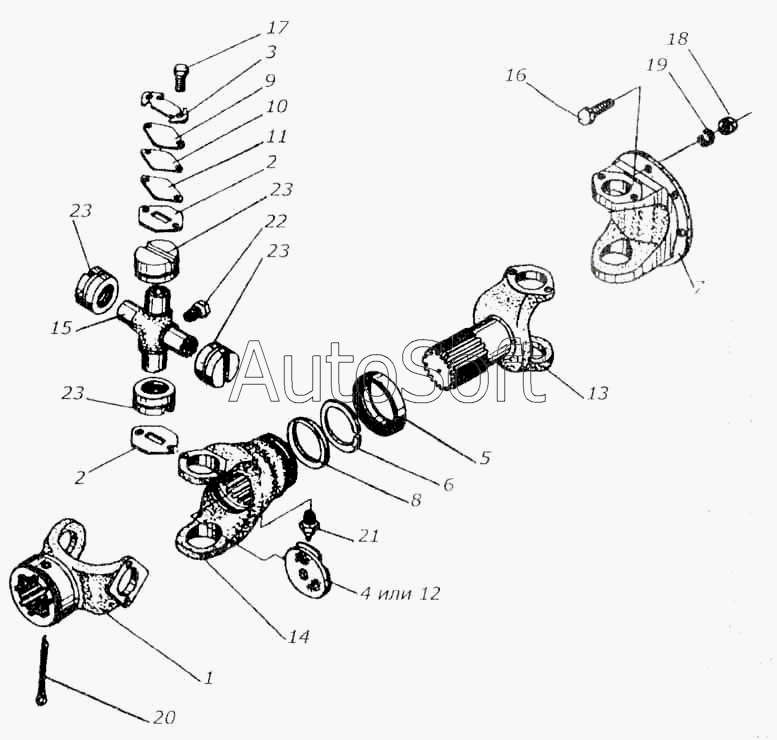

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Вал карданный КИС 104040Б
12
23
23
23
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0104040Б | К***Б | Вал карданный | |
| 1 | К***1 | Вилка | |
| 2 | 2***0 | Крышка подшипника | |
| 3 | 2***1 | Пластина | |
| 4 | 2***А | Заглушка | |
| 5 | 2***7 | Обойма сальника | |
| 6 | 2***9 | Кольцо сальник | |
| 7 | 5***А | Фланец-вилка | |
| 8 | 5***Б | Кольцо уплотнительное | |
| 9 | 7***1 | Пластина | |
| 10 | 7***2 | Пластина | |
| 11 | 7***3 | Пластина | |
| 12 | 7***1 | Заглушка | |
| 13 | 7***7 | Вал карданный | |
| 14 | 7***8 | Вилка | |
| 15 | 7***3 | Крестовина | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Болт ГОСТ 7808-70 | |
| 18 | М***9 | Гайка ГОСТ 11860-73 | |
| 19 | 1***9 | Шайба ГОСТ 6402-70 | |
| 20 | 1***9 | Шплинт ГОСТ 397-79 | |
| 21 | 1***р | Масленка ГОСТ 19853-74 | |
| 22 | К***р | Пробка ГОСТ 12720-67 | |
| 23 | 8***2 | Подшипник ТУ 37.006.065-74 |
