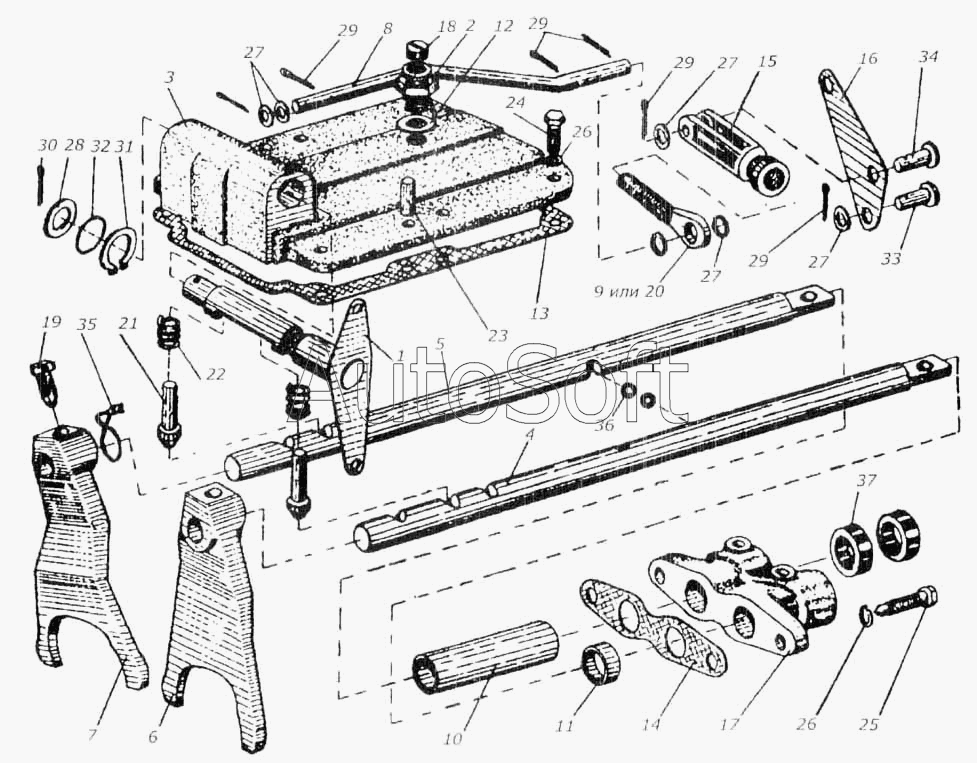

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм переключения передач
29
29
29
29
20
21
22
23
24
25
26
26
27
27
27
27
28
19
30
31
32
33
34
35
36
37
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Валик | |
| 2 | Р***0 | Сапун | |
| 3 | К***1 | Крышка | |
| 4 | К***6 | Шток | |
| 5 | К***7 | Шток | |
| 6 | К***1 | Вилка | |
| 7 | К***2 | Вилка | |
| 8 | К***1 | Ось | |
| 9 | К***2 | Ушко | |
| 10 | К***3 | Ограничитель | |
| 11 | К***1 | Ограничитель | |
| 12 | Р***2 | Прокладка | |
| 13 | 0***А | Прокладка | |
| 14 | 3***9 | Прокладка | |
| 15 | 2***1 | Вилка | |
| 16 | 4***А | Рычаг | |
| 17 | 5***А | Кронштейн | |
| 18 | 6***0 | Пробка | |
| 19 | 6***Б | Болт штока | |
| 20 | 6***4 | Ушко | |
| 21 | 6***А | Фиксатор | |
| 22 | 6***6 | Пружина | |
| 23 | 6***7 | Штифт | |
| 24 | М***9 | Болт ГОСТ 7796-70 | |
| 25 | М***9 | Болт ГОСТ 7796-70 | |
| 26 | 8***9 | Шайба ГОСТ 6402-70 | |
| 27 | 1***9 | Шайба ГОСТ 11371-78 | |
| 28 | 1***9 | Шайба ГОСТ 11371-78 | |
| 29 | 2***9 | Шплинт ГОСТ 397-79 | |
| 30 | 3***9 | Шплинт ГОСТ 397-79 | |
| 31 | Б***0 | Кольцо ГОСТ3942-68 | |
| 32 | 0***2 | Кольцо ГОСТ 9833-73 | |
| 33 | 2***р | Ось ГОСТ 9650-71 | |
| 34 | 2***р | Ось ГОСТ 9650-71 | |
| 35 | 0***4 | Проволока ГОСТ 3282-74 L=120 мм | |
| 36 | Б***м | Шарик РГОСТ 3722-81 | |
| 37 | 1***9 | Манжета грязесъемная |
