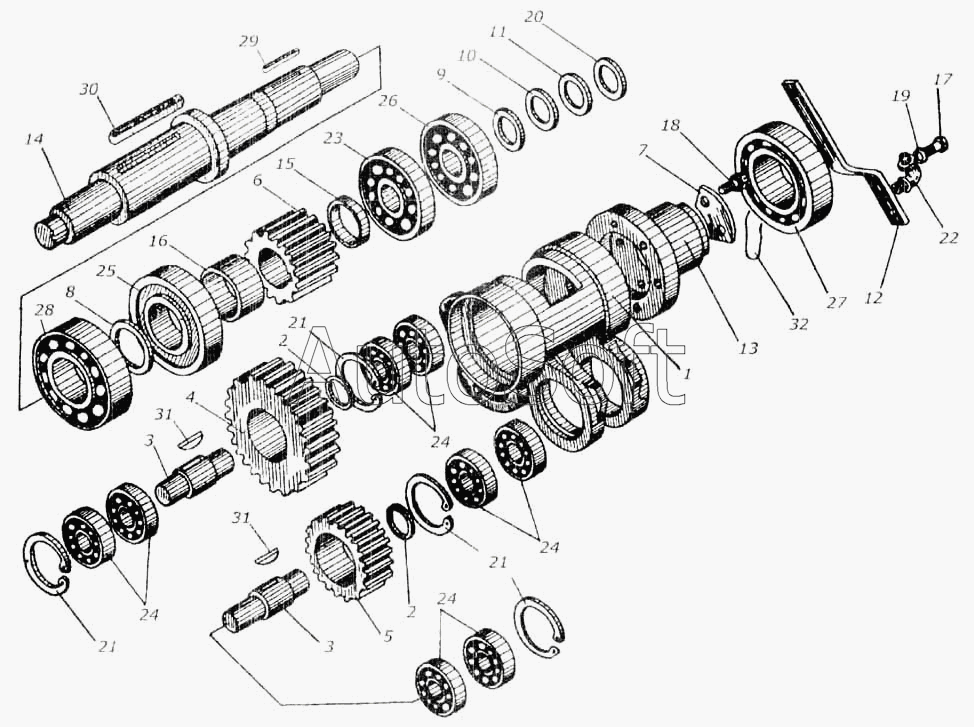

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм реверса 0114420
25
17
18
19
20
21
21
21
22
23
24
24
24
24
16
26
27
28
29
30
31
31
32
8
1
2
2
3
3
4
5
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0114420 | К***0 | Реверс | |
| КИЛ 0114430 | К***0 | Вал | |
| 1 | К***5 | Корпус реверса | |
| 2 | К***7 | Кольцо | |
| 3 | К***6 | Валик | |
| 4 | К***4 | Шестерня | |
| 5 | К***4 | Шестерня | |
| 6 | К***8 | Шестерня | |
| 7 | К***3 | Пластина стопорная | |
| 8 | К***8 | Кольцо | |
| 9 | К***9 | Кольцо регулировочное | |
| 10 | К***1 | Кольцо регулировочное | |
| 11 | К***2 | Кольцо регулировочное | |
| 12 | К***9 | Рычаг | |
| 13 | К***7 | Ступица | |
| 14 | К***2 | Вал | |
| 15 | К***8 | Втулка | |
| 16 | К***7 | Втулка | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | 3***9 | Болт ГОСТ 7796-70 | |
| 19 | 8***9 | Шайба ГОСТ 6402-70 | |
| 20 | В***0 | Кольцо ГОСТ 13943-68 | |
| 21 | В***2 | Кольцо ГОСТ 13943-80 | |
| 22 | 2***6 | Масленка ГОСТ 19853-74 | |
| 23 | 6***8 | Подшипник ГОСТ 7242-70 | |
| 24 | 4***7 | Подшипник ГОСТ 8328-75 | |
| 25 | 4***1 | Подшипник ГОСТ 8328-75 | |
| 26 | 3***8 | Подшипник ГОСТ 8338-75 | |
| 27 | 3***2 | Подшипник ГОСТ 8338-75 | |
| 28 | 4***1 | Подшипник ГОСТ 8338-75 | |
| 29 | 2***0 | Шпонка ГОСТ 23360-78 | |
| 30 | 2***0 | Шпонка ГОСТ 23360-78 | |
| 31 | 1***3 | Шпонка ГОСТ 24071-80 | |
| 32 | 2***0 | Проволока ГОСТ 3282-74 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
