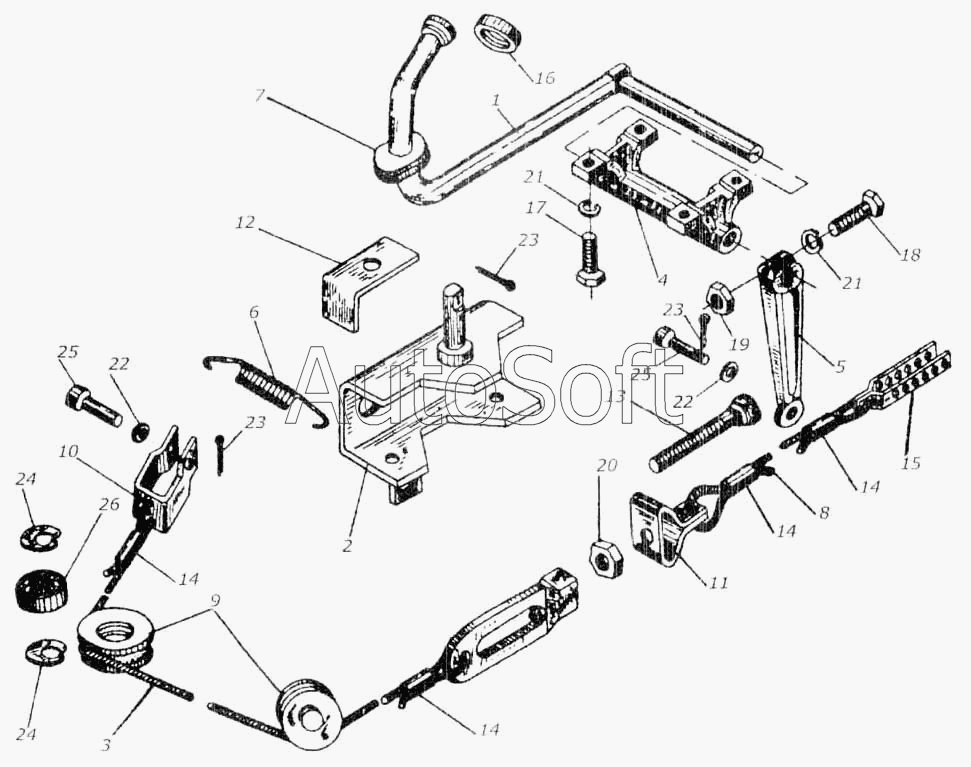

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм блокировки КПП КИЛ 0119100
12
26
25
25
24
24
23
23
23
22
22
21
21
20
19
18
17
16
15
14
14
14
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119100 | К***0 | Механизм блокировки КПП | |
| КИЛ 0119110 | К***0 | Трос | |
| КИЛ 0119130 | К***0 | Привод | |
| КИС 0119470 | К***0 | Ролик | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Трос левый L=1720+/-5 мм | |
| 4 | К***2 | Кронштейн | |
| 5 | К***3 | Рычаг | |
| 6 | К***9 | Пружина | |
| 7 | К***2 | Прокладка | |
| 8 | К***Б | Трос правый | |
| 9 | К***1 | Ролик | |
| 10 | К***Б | Проушина | |
| 11 | К***В | Петля | |
| 12 | К***4 | Скоба | |
| 13 | К***Б | Винт | |
| 14 | К***3 | Трубка L=30 мм | |
| 15 | К***9 | Пластина | |
| 16 | К***1 | Накладка | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | М***9 | Гайка ГОСТ 5915-70 | |
| 20 | М***9 | Гайка ГОСТ 5915-70 | |
| 21 | 8***9 | Шайба ГОСТ 6402-70 | |
| 22 | 8***9 | Шайба ГОСТ 11371-78 | |
| 23 | 2***9 | Шплинт ГОСТ 397-79 | |
| 24 | Б***0 | Кольцо ГОСТ 13943-68 | |
| 25 | 2***р | Ось ГОСТ 9650-71 | |
| 26 | 1***9 | Подшипник ГОСТ 8882-75 |
