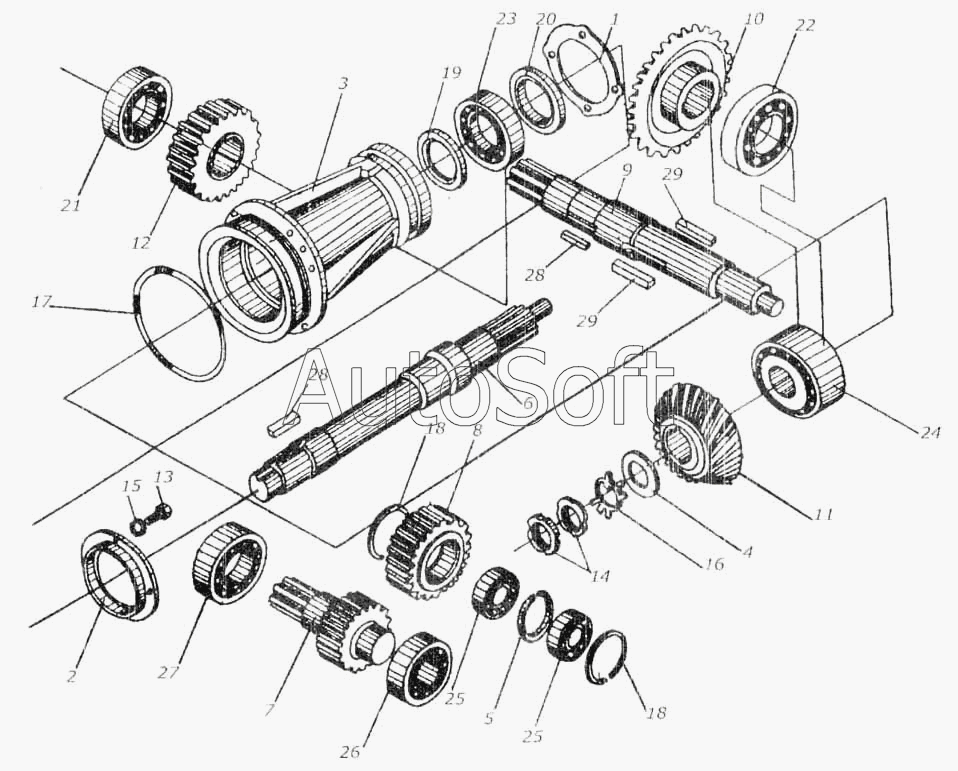

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Валы и шестерни редуктора КИЛ 0104000
23
14
16
17
18
18
19
20
21
22
13
24
25
25
26
27
28
28
29
29
15
5
1
2
3
4
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0104120 | К***0 | Вал в рукаве | |
| КИЛ 0104170 | К***0 | Крышка | |
| КИС 0104180 | К***0 | Вал- шестерня | |
| КИС 0104190 | К***0 | Шестерня | |
| КИС 0104200 | К***0 | Вал | |
| 1 | К***4 | Прокладка | |
| 2 | К***3 | Крышка | |
| 3 | К***1 | Рукав | |
| 4 | К***3 | Шайба | |
| 5 | К***8 | Кольцо | |
| 6 | К***А | Вал ведущий | |
| 7 | К***6 | Вал-шестерня | |
| 8 | К***7 | Шестерня | |
| 9 | К***9 | Вал | |
| 10 | К***1 | Колесо | |
| 11 | К***3 | Шестерня | |
| 12 | К***7 | Шестерня | |
| 13 | М***9 | Болт ГОСТ 7796-70 | |
| 14 | В***9 | Гайка ГОСТ 11871-80 | |
| 15 | 8***9 | Шайба ГОСТ 6402-70 | |
| 16 | 4***9 | Шайба ГОСТ 11872-80 | |
| 17 | 1***2 | Кольцо ГОСТ 9833-73 | |
| 18 | 1***0 | Кольцо ГОСТ 13941-68 | |
| 19 | 2***1 | Манжета ГОСТ 8752-79 | |
| 20 | 2***1 | Манжета ГОСТ 8752-79 | |
| 21 | 7***2 | Подшипник ГОСТ 333-79 | |
| 22 | 7***3 | Подшипник ГОСТ ЗЗЗ-79 | |
| 23 | 7***4 | Подшипник ГОСТ 333-79 | |
| 24 | 7***3 | Подшипник ГОСТ 333-79 | |
| 25 | 2***8 | Подшипник ГОСТ 8338-75 | |
| 26 | 3***1 | Подшипник ГОСТ 8338-75 | |
| 27 | 3***2 | Подшипник ГОСТ 8338-75 | |
| 28 | 3***0 | Шпонка ГОСТ 23360-78 | |
| 29 | 3***0 | Шпонка ГОСТ 23360-78 |
