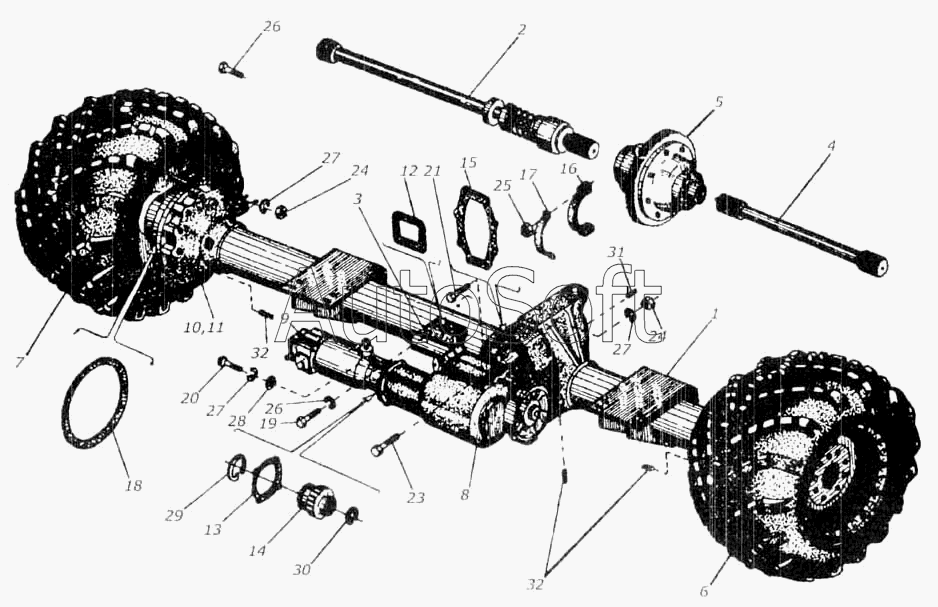

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Мост ведущих колес комбайна КСК-100А-1 КИЛ 0107000
25
17
18
19
20
21
22
23
24
24
16
26
27
27
27
28
29
30
31
32
32
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0107000-06 | К***6 | Мост ведущих колес | |
| КИЛ 0107030-03 | К***3 | Мост | |
| 1 | К***3 | Кожух моста | |
| 2 | К***0 | Мост блокировки дифференциала | |
| 3 | К***0 | Привод принудительной блокировки | |
| 4 | К***0 | Полуось | |
| 5 | К***1 | Дифференциал | |
| 6 | К***0 | Колесо арочное с бескамерной шиной 1300х750 | |
| 7 | К***1 | Колесо арочное с бескамерной шиной 1300х750 | |
| 8 | К***0 | Коробка передач | |
| 9 | К***А | Гидромотор | |
| 10 | 5***3 | Редуктор бортовой левый | |
| 11 | 5***4 | Редуктор бортовой правый | |
| 12 | К***4 | Прокладка | |
| 13 | К***5 | Прокладка | |
| 14 | К***А | Муфта гидромотора | |
| 15 | 2***8 | Подшипник ГОСТ 8338-75 | |
| 16 | 2***8 | Скоба | |
| 17 | 4***4 | Пластина | |
| 18 | 5***4 | Прокладка | |
| 19 | М***9 | Болт ГОСТ 7796-70 | |
| 20 | М***9 | Болт ГОСТ 7796-70 | |
| 21 | М***9 | Болт ГОСТ 7796-70 | |
| 22 | М***9 | Болт ГОСТ 7796-70 | |
| 23 | М***9 | Болт ГОСТ 7796-70 | |
| 24 | М***9 | Гайка ГОСТ 5915-70 | |
| 25 | М***9 | Гайка ГОСТ 5927-70 | |
| 26 | 1***9 | Шайба ГОСТ 6402-70 | |
| 27 | 1***9 | Шайба ГОСТ 6402-70 | |
| 28 | 1***9 | Шайба ГОСТ 11371-78 | |
| 29 | 1***8 | Кольцо ГОСТ 13940-68 | |
| 30 | В***7 | Кольцо ГОСТ 13943-68 | |
| 31 | К***4 | Пробка ГОСТ 12719-67 | |
| 32 | К***4 | Пробка ГОСТ 12720-67 |
