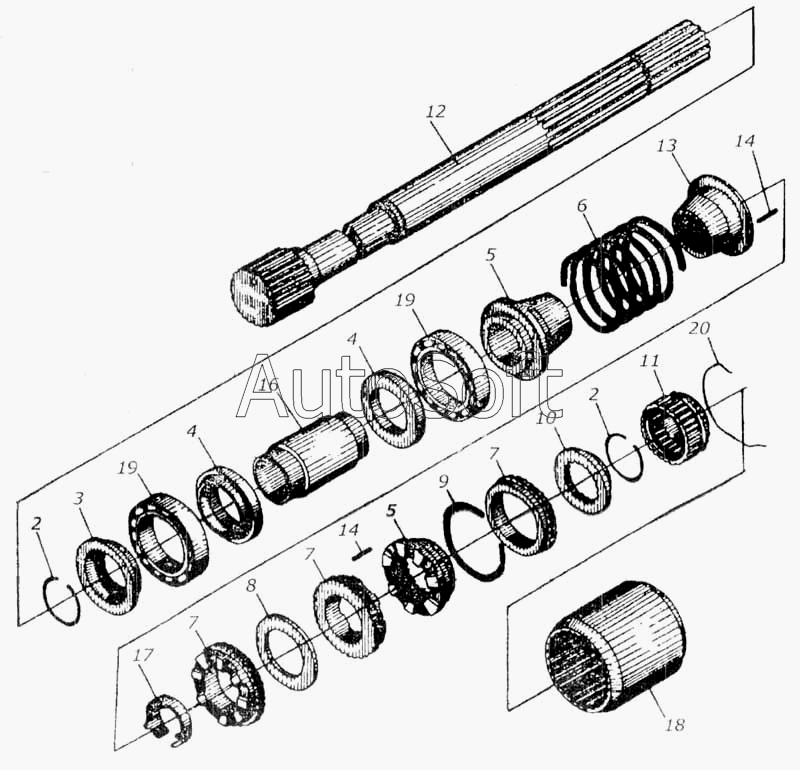

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм блокировки дифференциала КИЛ 107040
9
20
19
18
17
16
15
14
14
13
12
11
10
8
7
7
7
6
5
4
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0107040 | К***0 | Мост блокировки дифференциала | |
| КИЛ 0107100 | К***0 | Полумуфта подвижная | |
| КИЛ 0107110 | К***0 | Полумуфта неподвижная | |
| 1 | К***9 | Фиксатор | |
| 2 | К***3 | Кольцо | |
| 3 | К***4 | Кольцо упорное | |
| 4 | К***5 | Кольцо нажимное | |
| 5 | К***6 | Втулка пружины | |
| 6 | К***8 | Пружина | |
| 7 | К***8 | Пружина | |
| 8 | К***3 | Шайба | |
| 9 | К***4 | Кольцо стопорное | |
| 10 | К***7 | Кольцо замочное | |
| 11 | К***9 | Втулка шлицевая | |
| 12 | К***9 | Полуось | |
| 13 | К***6 | Полумуфта подвижная | |
| 14 | К***7 | Поводок | |
| 15 | К***8 | Полумуфта неподвижная | |
| 16 | К***1 | Втулка распорная | |
| 17 | К***3 | Кольцо опорное | |
| 18 | К***4 | Втулка переходная | |
| 19 | 8***3 | Подшипник ГОСТ 6814-75 | |
| 20 | П***0 | Проволока ГОСТ 9389-75 L=0,3 м |
