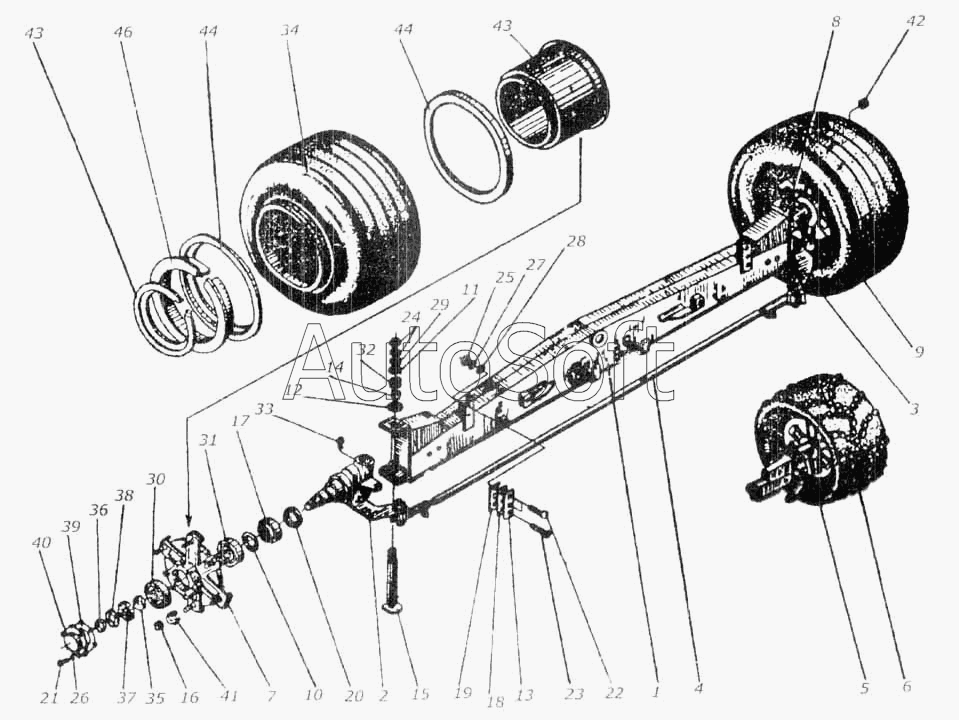

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Мост управляемых колес КИЛ 0109000
34
22
23
24
25
26
27
28
29
30
31
32
33
21
35
36
37
38
39
40
41
42
43
44
44
45
46
9
1
2
3
4
5
5
6
6
7
8
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 394.3101.012-01 | 3***1 | Колесо бездисковое 340-462 | |
| КИЛ 0109000 | К***0 | Мост управляемых колес | |
| КИЛ 0109000-03 | К***3 | Мост управляемых колес | |
| 1 | К***А | Балка | |
| 2 | К***0 | Кулак поворотный | |
| 3 | К***1 | Кулак поворотный | |
| 4 | К***0 | Тяга поперечная | |
| 5 | К***0 | Кулак поворотный | |
| 5 | К***1 | Кулак поворотный | |
| 6 | К***0 | Колесо управляемое | |
| 6 | К***1 | Колесо управляемое | |
| 7 | К***Б | Ступица левая | |
| 8 | К***Б | Ступица правая | |
| 9 | К***0 | Колесо | |
| 10 | 5***2 | Сальник ступицы заднего колеса | |
| 11 | К***6 | Крышка | |
| 12 | К***7 | Обойма | |
| 13 | К***1 | Накладка | |
| 14 | К***1 | Втулка | |
| 15 | К***2 | Шкворень | |
| 16 | К***Б | Гайка | |
| 17 | К***4 | Кольцо | |
| 18 | К***2 | Прокладка | |
| 19 | К***1 | Прокладка | |
| 20 | 8***5 | Кольцо предохранительное | |
| 21 | М***9 | Болт ГОСТ 7796-70 | |
| 22 | М***9 | Болт ГОСТ 7786-81 | |
| 23 | В***9 | Винт ГОСТ 17475-80 | |
| 24 | М***9 | Гайка ГОСТ 2526-70 | |
| 25 | М***9 | Гайка ГОСТ 11860-73 | |
| 26 | 8***9 | Шайба ГОСТ 6402-70 | |
| 27 | 1***9 | Шайба ГОСТ 6402-70 | |
| 28 | 1***9 | Шайба ГОСТ 11371-78 | |
| 29 | 3***9 | Шайба ГОСТ 11371-78 | |
| 30 | 7***5 | Подшипник ГОСТ 333-79 | |
| 31 | 7***6 | Подшипник ГОСТ 333-79 | |
| 32 | 8***0 | Подшипник ГОСТ 6874-75 | |
| 33 | 1***р | Масленка ГОСТ 19853-74 | |
| 34 | 1***8 | Шина ГОСТ 7463-80 | |
| 35 | 1***0 | Гайка | |
| 36 | 1***4 | Гайка | |
| 37 | 1***6 | Шайба | |
| 38 | 1***7 | Шайба | |
| 39 | 1***8 | Прокладка | |
| 40 | 1***9 | Крышка | |
| 41 | 1***1 | Кольцо 045-048-19-2-2 | |
| 42 | 1***2 | Гайка | |
| 43 | 3***4 | Основание обода колеса 330-462 | |
| 44 | 3***7 | Кольцо бортовое | |
| 45 | 3***1 | Кольцо замочное | |
| 46 | 3***1 | Кольцо посадочное съемное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
