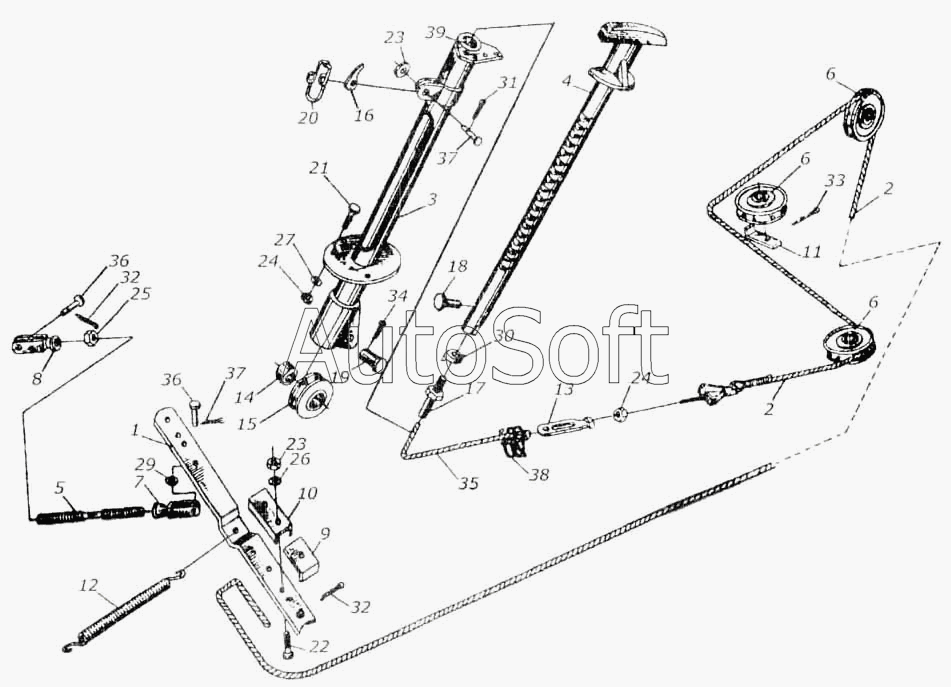

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Привод стояночного тормоза КИЛ 0119390
29
19
20
21
22
23
23
24
24
25
26
27
18
30
31
32
32
32
33
34
35
36
36
37
38
39
7
13
1
2
2
3
4
5
6
6
6
8
9
10
11
12
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 54-5-1-18-3 | 5***3 | Ролик в сборе | |
| КИЛ 0119390 | К***0 | Привод стояночного тормоза | |
| КИС 0119668Б | К***Б | Гайка | |
| КИС 0119920Б | К***Б | Трос привода | |
| КИС 0119940Б | К***Б | Колонка привода | |
| 1 | К***0 | Рычаг | |
| 2 | К***0 | Трос | |
| 3 | 5***1 | Корпус | |
| 4 | 5***2 | Ручка в сборе | |
| 5 | К***6 | Тяга | |
| 6 | К***Б | Ролик | |
| 7 | К***5 | Вилка | |
| 8 | К***3 | Вилка | |
| 9 | К***Б | Скоба | |
| 10 | К***6 | Прижим | |
| 11 | К***Б | Скоба | |
| 12 | К***В | Пружина | |
| 13 | К***0 | Тяга | |
| 14 | 5***0 | Втулка | |
| 15 | 5***0 | Ролик | |
| 16 | 5***2 | Собачка | |
| 17 | 5***8 | Наконечник | |
| 18 | 5***9 | Штифт | |
| 19 | 5***0 | Ось | |
| 20 | 5***1 | Пружина | |
| 21 | М***9 | Болт ГОСТ 7796-70 | |
| 22 | М***9 | Болт ГОСТ 7798-70 | |
| 23 | М***9 | Гайка ГОСТ 5915-70 | |
| 24 | М***9 | Гайка ГОСТ 5915-70 | |
| 25 | М***9 | Гайка ГОСТ 5915-70 | |
| 26 | 6***9 | Шайба ГОСТ б402-70 | |
| 27 | 8***9 | Шайба ГОСТ 6402-70 | |
| 28 | 8***9 | Шайба ГОСТ 11371-78 | |
| 29 | 1***9 | Шайба ГОСТ 11371-78 | |
| 30 | 1***9 | Шайба ГОСТ 11371-78 | |
| 31 | 2***9 | Шплинт ГОСТ 397-79 | |
| 32 | 2***9 | Шплинт ГОСТ 397-79 | |
| 33 | 4***9 | Шплинт ГОСТ 397-79 | |
| 34 | 4***9 | Шплинт ГОСТ 397-79 | |
| 35 | 4***м | Канат ГОСТ 2688-69 | |
| 36 | О***1 | Ось ГОСТ 9625-71 | |
| 37 | 2***р | Ось ГОСТ 9625 71 | |
| 38 | 0***м | Проволока ГОСТ 3282- 74 | |
| 39 | Т***а | Труба |
