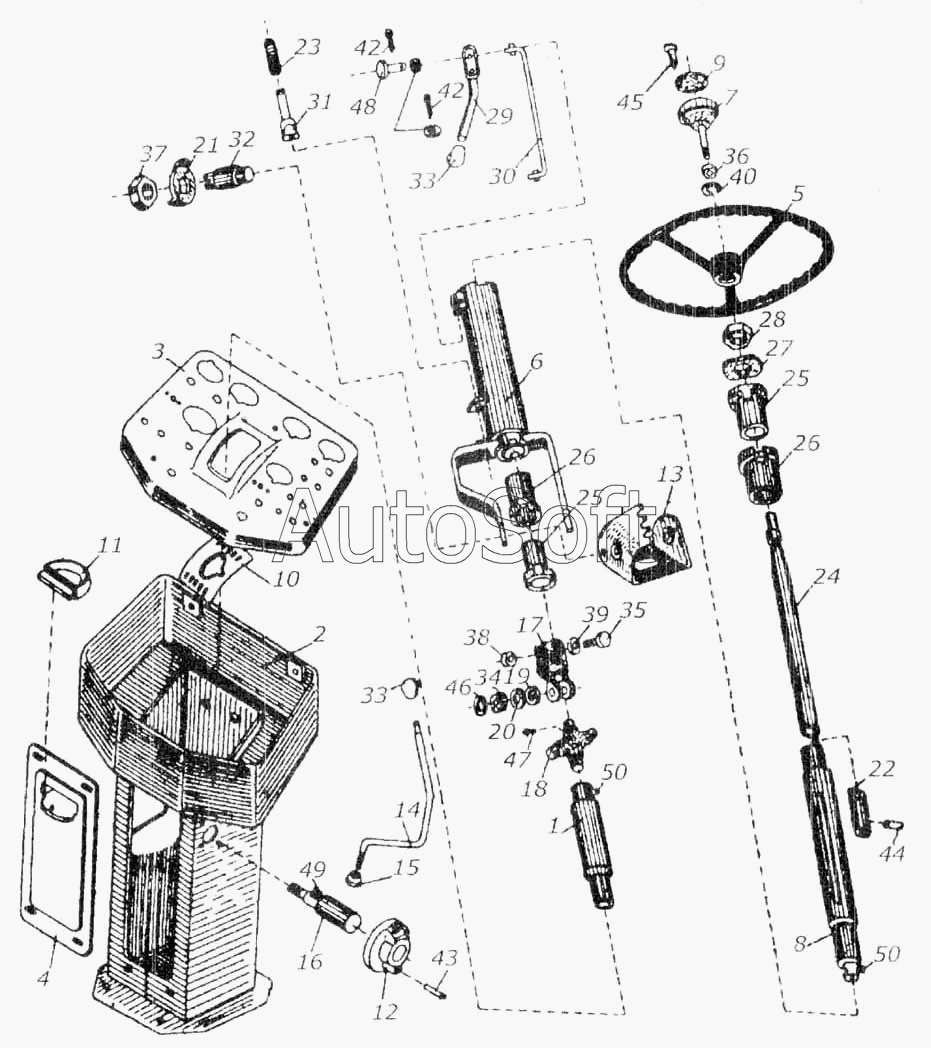

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Колонка управления КИЛ 0119230
36
22
23
24
25
25
26
26
27
28
29
30
31
32
33
33
34
35
21
37
38
39
40
42
42
43
44
45
46
47
48
49
50
50
7
1
2
3
4
5
6
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-3401060 | 5***0 | Кардан | |
| 70-3401050Б | 7***Б | Вал | |
| 70-3401080Б | 7***Б | Труба | |
| 70-3401085 | 7***5 | Рычаг | |
| КИС 0119230Б | К***Б | Колонка управления | |
| КИС 0119830Б | К***Б | Привод управления | |
| КИС 0119840В | К***В | Рычаг управления | |
| КИС 0119850Б | К***Б | Крышка | |
| КИС 0119990В | К***В | Ось | |
| 1 | К***Б | Вал | |
| 2 | К***Б | Корпус | |
| 3 | К***Б | Крышка | |
| 4 | К***Б | Каркас | |
| 5 | 6***2 | Колесо | |
| 6 | 7***0 | Труба в сборе | |
| 7 | 7***0 | Зажим | |
| 8 | 7***5 | Вал промежуточный | |
| 9 | К***В | Крышка | |
| 10 | К***Б | Пластина | |
| 11 | К***Б | Пепельница | |
| 12 | К***В | Кольцо | |
| 13 | К***Б | Стойка | |
| 14 | К***В | Рычаг | |
| 15 | К***6 | Гайка | |
| 16 | К***Б | Ось | |
| 17 | 5***А | Вилка | |
| 18 | 5***2 | Крестовина | |
| 19 | 5***3 | Обойма | |
| 20 | 5***4 | Сальник | |
| 21 | 7***8 | Шайба | |
| 22 | 7***Б | Хвостовик вала | |
| 23 | 7***7 | Пружина №392 ГОСТ 13771-68 | |
| 24 | 7***6 | Вал рулевой | |
| 25 | 7***6 | Втулка | |
| 26 | 7***6 | Амортизатор | |
| 27 | 7***8 | Гайка | |
| 28 | 7***9 | Контргайка | |
| 29 | 7***3 | Рычаг | |
| 30 | 7***4 | Тяга | |
| 31 | К***5 | Фиксатор | |
| 32 | 7***9 | Винт | |
| 33 | 7***3 | Наконечник рычага | |
| 34 | 9***7 | Роликоподшипник | |
| 35 | М***9 | Болт ГОСТ 7796-70 | |
| 36 | М***9 | Гайка ГОСТ 2526-70 | |
| 37 | М***9 | Гайка ГОСТ 2526-70 | |
| 38 | М***9 | Гайка ГОСТ 5915-70 | |
| 39 | 8***9 | Шайба ГОСТ 6402-70 | |
| 40 | 1***9 | Шайба ГОСТ 6402-70 | |
| 41 | 6***9 | Шайба ГОСТ 6958-78 | |
| 42 | 1***9 | Шплинт ГОСТ 397-79 | |
| 43 | 6***6 | Штифт ГОСТ 3128-70 | |
| 44 | 8***6 | Штифт ГОСТ 3128-70 | |
| 45 | А***6 | Шуруп ГОСТ 1144-70 | |
| 46 | Б***9 | Кольцо ГОСТ-13943-68 | |
| 47 | 1***р | Масленка ГОСТ 19853-74 | |
| 48 | 2***8 | Ось ГОСТ 9650-71 | |
| 49 | 5***6 | Шпонка ГОСТ 23360-75 | |
| 50 | с***0 | Шпонка ГОСТ 24071-80 |
