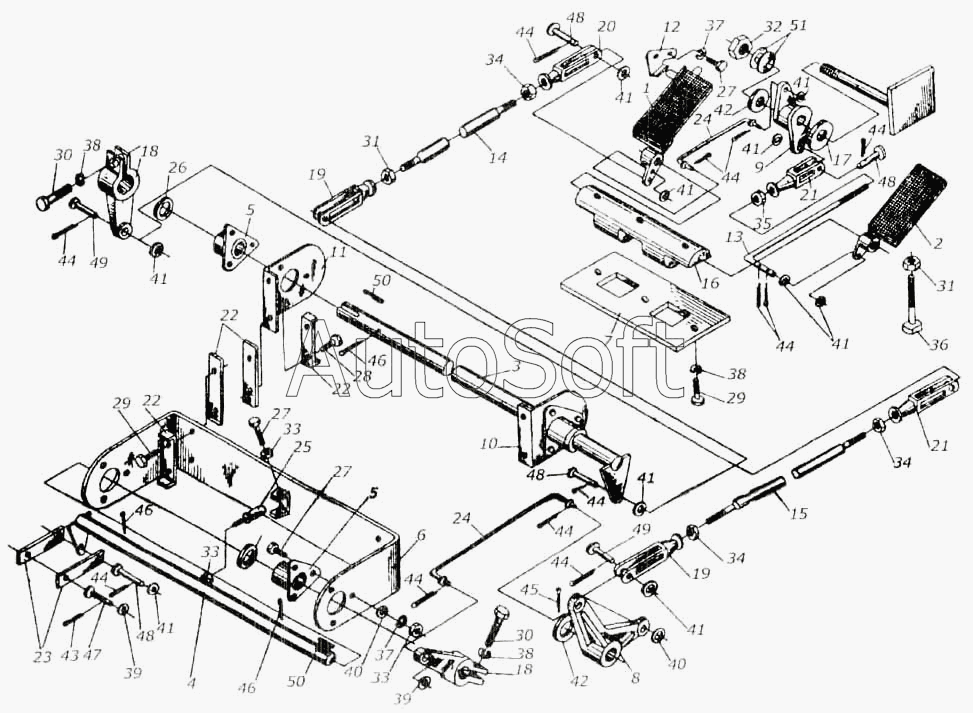

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм управления насосом
39
39
26
27
27
27
28
29
29
30
30
31
31
32
33
33
33
34
34
34
35
36
37
37
38
38
38
25
40
40
41
41
41
41
41
41
41
41
41
42
42
43
44
44
44
44
44
44
44
44
44
44
45
46
46
46
47
48
48
48
48
49
49
50
50
51
12
1
2
3
4
5
5
6
7
8
9
10
11
13
14
15
16
17
18
18
19
19
20
21
21
22
22
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИЛ 0119240 | К***0 | Механизм управления гидронасосом | |
| КИЛ 0119280 | К***0 | Вал задний | |
| 1 | К***0 | Педаль переднего хода | |
| 2 | К***0 | Педаль заднего хода | |
| 3 | К***0 | Вал | |
| 4 | К***1 | Вал | |
| 5 | К***0 | Опора | |
| 6 | К***0 | Кронштейн | |
| 7 | К***6 | Прокладка | |
| 8 | К***1 | Рычаг | |
| 9 | К***3 | Рычаг | |
| 10 | К***5 | Кронштейн | |
| 11 | К***1 | Кронштейн | |
| 12 | К***2 | Упор | |
| 13 | К***9 | Тяга | |
| 14 | К***4 | Тяга | |
| 15 | К***1 | Тяга | |
| 16 | К***8 | Ось | |
| 17 | К***4 | Накладка сцепления | |
| 18 | К***Б | Рычаг | |
| 19 | К***Б | Вилка | |
| 20 | К***3 | Вилка | |
| 21 | К***4 | Вилка | |
| 22 | К***Б | Пластина стопорная | |
| 23 | К***Б | Пластина | |
| 24 | К***В | Тяга | |
| 25 | К***Б | Упор | |
| 26 | К***3 | Кольцо | |
| 27 | М***9 | Болт ГОСТ 7796-70 | |
| 28 | М***9 | Болт ГОСТ 7796-70 | |
| 29 | М***9 | Болт ГОСТ 7796-70 | |
| 30 | М***9 | Болт ГОСТ 7796-70 | |
| 31 | М***9 | Гайка ГОСТ 2526-70 | |
| 32 | М***9 | Гайка ГОСТ 5915-70 | |
| 33 | М***9 | Гайка ГОСТ 5915-70 | |
| 34 | М***9 | Гайка ГОСТ 5915-70 | |
| 35 | М***9 | Гайка ГОСТ 5915-70 | |
| 36 | М***9 | Винт ГОСТ 1482-75 | |
| 37 | 8***9 | Шайба ГОСТ 6402-70 | |
| 38 | 1***9 | Шайба ГОСТ 6402-70 | |
| 39 | 6***9 | Шайба ГОСТ 6958-78 | |
| 40 | 8***9 | Шайба ГОСТ 11371-78 | |
| 41 | 1***9 | Шайба ГОСТ 11371-78 | |
| 42 | 1***9 | Шайба ГОСТ 11371-78 | |
| 43 | 1***9 | Шплинт ГОСТ 397-79 | |
| 44 | 2***9 | Шплинт ГОСТ 397-79 | |
| 45 | 4***9 | Шплинт ГОСТ 397-79 | |
| 46 | 4***9 | Шплинт ГОСТ 397-79 | |
| 47 | 2***р | Ось ГОСТ 9650-71 | |
| 48 | 2***р | Ось ГОСТ 9655-71 | |
| 49 | 2***р | Ось ГОСТ 9650-71 | |
| 50 | 2***2 | Шпонка ГОСТ 23360-78 | |
| 51 | 2***р | Пружина тарельчатая ГОСТ 3057-79 |
