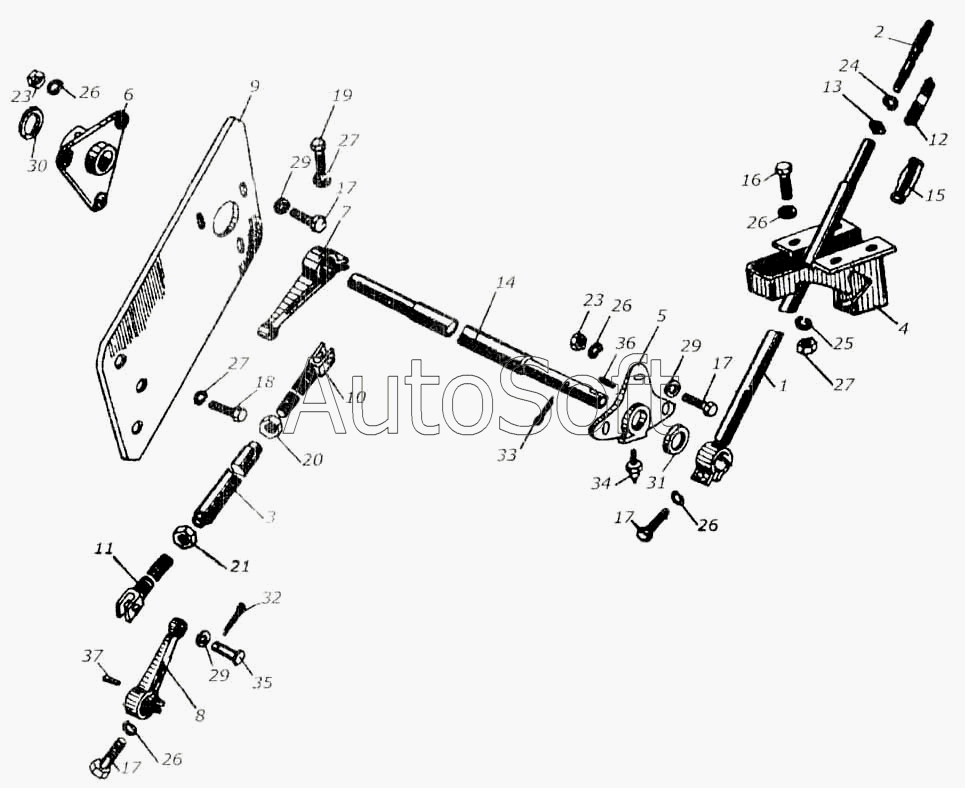

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Механизм управления ВОМ КИС 0119250Б
19
20
21
23
23
24
25
26
26
26
26
26
27
27
27
18
29
29
29
30
31
32
33
34
35
36
37
8
1
2
3
4
5
6
7
9
10
11
12
13
14
15
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0119110Б | К***Б | Рукоятка | |
| КИС 0119250Б | К***Б | Механизм ВОМ | |
| КИС 0119510Б | К***Б | Тяга | |
| 1 | К***Б | Рычаг | |
| 2 | К***Б | Тяга | |
| 3 | К***5 | Рукоятка | |
| 4 | К***0 | Упор | |
| 5 | К***Б | Ступица | |
| 6 | К***7 | Втулка | |
| 7 | К***Б | Рычаг | |
| 8 | К***Б | Рычаг | |
| 9 | К***В | Кронштейн | |
| 10 | К***В | Вилка | |
| 11 | К***1 | Вилка | |
| 12 | К***Б | Пружина | |
| 13 | К***Б | Защелка | |
| 14 | К***Б | Вал | |
| 15 | 1***А | Рукоятка руля левая | |
| 16 | М***9 | Болт ГОСТ 7796-70 | |
| 17 | М***9 | Болт ГОСТ 7796-70 | |
| 18 | М***9 | Болт ГОСТ 7796-70 | |
| 19 | М***9 | Болт ГОСТ 7796-70 | |
| 20 | М***9 | Гайка ГОСТ 5915-70 | |
| 21 | М***9 | Гайка ГОСТ 2526-70 | |
| 22 | М***9 | Гайка ГОСТ 5915-70 | |
| 23 | М***9 | Гайка ГОСТ 11860-73 | |
| 24 | 8***9 | Шайба ГОСТ 6402-70 | |
| 25 | 8***9 | Шайба ГОСТ 6402-70 | |
| 26 | 1***9 | Шайба ГОСТ 6402-70 | |
| 27 | 1***9 | Шайба ГОСТ 6402-70 | |
| 28 | 8***9 | Шайба ГОСТ 11371-78 | |
| 29 | 1***9 | Шайба ГОСТ 11371-78 | |
| 30 | 2***9 | Шайба ГОСТ 13463-77 | |
| 31 | 3***9 | Шайба ГОСТ 11371-78 | |
| 32 | 2***9 | Шплинт ГОСТ 397-79 | |
| 33 | 4***9 | Шплинт ГОСТ 397-79 | |
| 34 | 1***р | Масленка ГОСТ 19853-74 | |
| 35 | 2***р | Ось ГОСТ 9650-71 | |
| 36 | 3***0 | Шпонка ГОСТ 23360 78 | |
| 37 | 8***1 | Шпонка сегментная ГОСТ 24071-80 |
