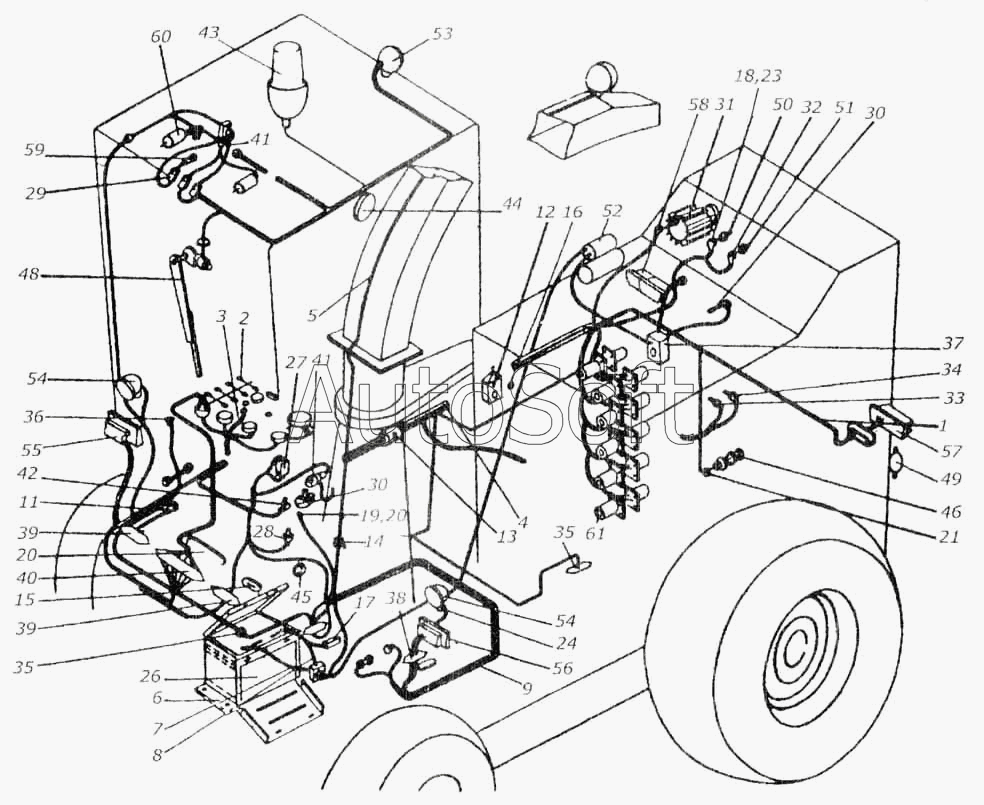

Каталог запасных частей к технике: Гомсельмаш КСК-100А (2002). Электрооборудование комбайна
32
33
34
35
35
36
37
38
39
39
40
41
41
42
43
44
45
46
31
48
49
50
51
52
53
54
54
55
55
56
58
59
60
61
16
1
2
3
4
5
6
7
8
9
11
12
13
14
15
17
18
19
20
21
22
23
24
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| НАЗ 604.012 | Н***2 | Кнопки двухполюсного включения | |
| 1 | К***0 | Жгут | |
| 2 | К***0 | Щиток проводов | |
| 3 | К***0 | Провод "массы" | |
| 4 | К***0 | Жгут проводов гидрораспределителя | |
| 5 | К***0 | Жгут | |
| 6 | К***А | Ящик аккумуляторный | |
| 7 | К***Г | Жгут ГОСТ 23544-79 | |
| 8 | К***Г | Жгут | |
| 9 | К***Г | Жгут | |
| 10 | К***А | Жгут | |
| 11 | К***0 | Кнопка | |
| 12 | К***0 | Выключатель конечный | |
| 13 | К***7 | Прокладка | |
| 14 | К***8 | Прокладка | |
| 15 | К***9 | Крышка панели | |
| 16 | К***А | Втулка | |
| 17 | К***6 | Крышка панели | |
| 18 | К***6 | Колпачок | |
| 19 | К***7 | Колпачок | |
| 20 | К***А | Крышка панели | |
| 21 | К***8 | Крышка | |
| 22 | 4***9 | Колпачок | |
| 23 | 0***А | Колпачок | |
| 24 | 5***8 | Опора фары | |
| 25 | 5***9 | Втулка | |
| 26 | 6***М | Батарея аккумулятора ГОСТ 9592 79 | |
| 27 | П***2 | Блок предохранительный | |
| 28 | В***Б | Выключатель света "стоп" гидравлический ТУ 37.003.447 | |
| 29 | В***7 | Выключатель ТУ 37.003655-75 | |
| 30 | В***Б | Выключатель "массы" ТУ 37.003.400-73 | |
| 31 | 1***1 | Генератор ТУ 37.003 734-76 | |
| 32 | Т***В | Датчик указателя температуры воды | |
| 33 | М***9 | Датчик давления масла | |
| 34 | М***Б | Датчик аварийного давления масла | |
| 35 | Б***0 | Датчик уровня топлива | |
| 36 | Н***1 | Кнопки двухполюсного включения | |
| 37 | Н***1 | Кнопки двухполюсного включения | |
| 38 | П***6 | Панель соединительная | |
| 39 | П***6 | Панель соединительная | |
| 40 | П***6 | Панель соединительная | |
| 41 | П***5 | Переключатель | |
| 42 | Р***3 | Прерыватель указателей поворота | |
| 43 | В***5 | Проблесковый маяк | |
| 44 | П***3 | Плафон лампы | |
| 45 | 4***к | Розетка штепсельная | |
| 46 | П***0 | Розетка ГОСТ 9200-76 | |
| 47 | 7***5 | - | |
| 48 | С***6 | Стеклоочиститель электрический | |
| 49 | Ф***2 | Световозвращатель | |
| 50 | Т***6 | Сигнализатор температуры воды | |
| 51 | А***Н | Свеча | |
| 52 | С***Д | Стартер | |
| 53 | 3***1 | Фара тракторная ГОСТ 7742-77 | |
| 54 | Ф***2 | Фара тракторная | |
| 55 | П***6 | Фонарь передний тракторный правый | |
| 55 | П***6 | Фонарь передний тракторный левый | |
| 56 | Ф***6 | Фонарь задний тракторный левый | |
| 58 | Ф***6 | Фонарь задний тракторный правый | |
| 59 | П***2 | Фонарь контрольной лампы | |
| 60 | М***8 | Электродвигатель | |
| 61 | Э***1 | Электромагнит |
