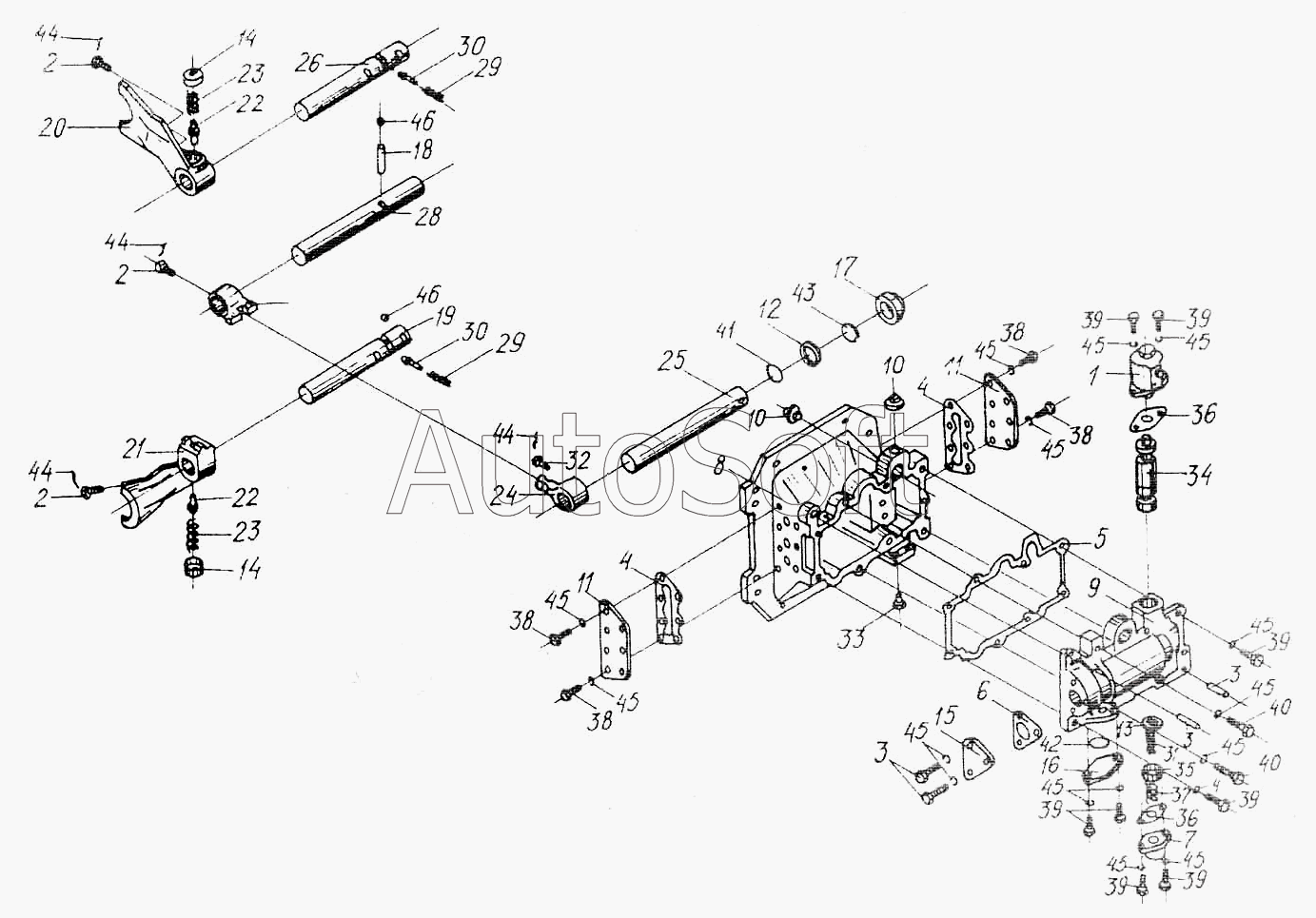

Каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250 (2006). Механизм переключения диапазонов 3518020-46160
35
24
25
26
28
29
29
30
30
31
32
33
34
23
23
36
36
37
38
38
38
38
39
39
39
39
39
39
39
39
40
40
41
42
43
44
44
44
44
45
45
45
45
45
45
45
45
45
45
45
45
45
45
46
46
11
11
1
2
2
2
3
3
4
4
4
5
6
7
8
9
10
10
12
13
14
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-43200 | 3***0 | Вилка переключения нижняя | |
| 3518020-43210 | 3***0 | Вилка переключения верхняя | |
| 1 | 3***0 | Гидроцилиндр блокировки диапазонов | |
| 2 | 6***Б | Болт штока | |
| 3 | 6***7 | Штифт | |
| 4 | 3***7 | Прокладка крышки корпуса механизма переключения | |
| 5 | 3***7 | Прокладка корпуса блокировки | |
| 6 | 3***9 | Прокладка крышки блокировки | |
| 7 | 3***8 | Крышка корпуса блокировки | |
| 8 | 3***8 | Корпус механизма переключения диапазонов | |
| 9 | 3***9 | Корпус блокировки | |
| 10 | 3***1 | Пробка | |
| 11 | 3***1 | Крышка корпуса механизма переключения | |
| 12 | 3***6 | Шайба уплотнения штока | |
| 13 | 3***5 | Шайба валика блокировки | |
| 14 | 3***8 | Гайка пружин вилок | |
| 15 | 3***1 | Крышка блокировки | |
| 16 | 3***7 | Крышка корпуса блокировки | |
| 17 | 3***3 | Гайка уплотнения штока | |
| 18 | 3***4 | Штифт установочный | |
| 19 | 3***9 | Шток верхний переключения диапазонов | |
| 20 | 3***4 | Вилка переключения нижняя | |
| 21 | 3***5 | Вилка переключения верхняя | |
| 22 | 3***6 | Штифт вилки переключения | |
| 23 | 3***7 | Пружина штифта вилки | |
| 24 | 3***2 | Рычаг вилок переключения | |
| 25 | 3***7 | Шток управления | |
| 26 | 3***8 | Шток нижний переключения диапазонов | |
| 27 | 3***9 | Разделитель рычага | |
| 28 | 3***1 | Шток разделителя | |
| 29 | 3***2 | Пружина фиксатора | |
| 30 | 3***3 | Фиксатор штока диапазонов | |
| 31 | 3***1 | Пружина внутренняя блокировки | |
| 32 | 3***6 | Болт штока | |
| 33 | 3***2 | Пробка | |
| 34 | 3***9 | Шток блокировки | |
| 35 | 3***4 | Втулка ограничительная | |
| 36 | 3***8 | Прокладка корпуса блокировки | |
| 37 | 3***1 | Пружина возвратная гидроцилиндра блокировки | |
| 38 | Б***8 | Болт М8-6gх20-7798 | |
| 39 | Б***8 | Болт М8-6gх25-7798 | |
| 40 | Б***8 | Болт М8-6gх35-7798 | |
| 41 | К***3 | Кольцо 022-028-36-2-2-18829/9833 | |
| 42 | К***3 | Кольцо 032-038-36-2-2-18829/9833 | |
| 43 | К***8 | Кольцо СП-30-21-5-6308 | |
| 44 | П***2 | Проволока 1,0-0-4-3282 | |
| 45 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 46 | Ш***2 | Шарик 11-40-3722 |
