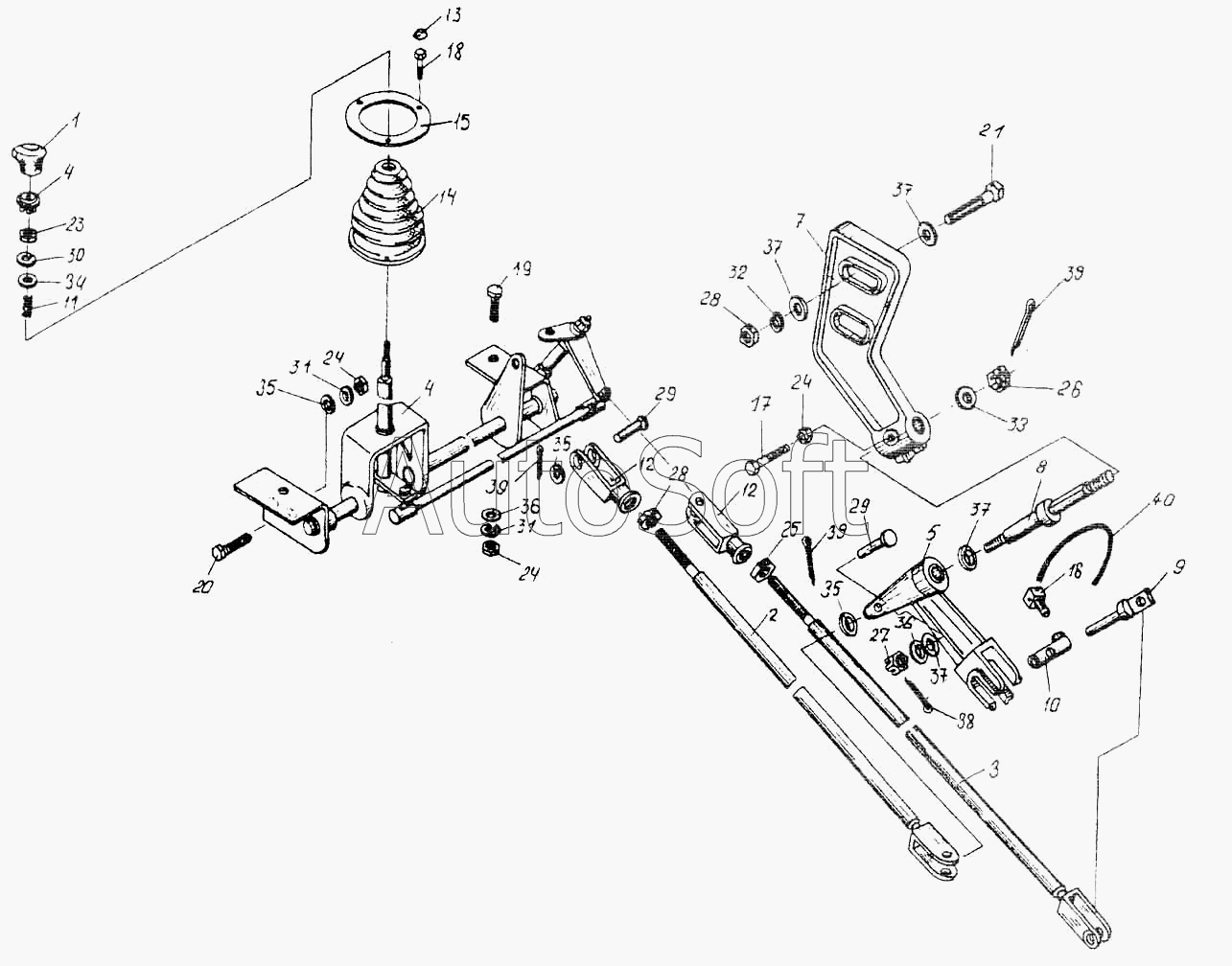

Каталог запасных частей к технике: Гомсельмаш УЭС Полесье-250 (2006). Механизм переключения передач
30
20
21
23
24
24
24
25
26
27
28
28
29
29
19
19
31
31
32
33
34
35
35
35
36
36
37
37
37
37
38
39
39
39
40
8
1
2
3
4
5
6
7
9
10
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0300230 | У***0 | Кронштейн | |
| УЭС0300240 | У***0 | Поводок | |
| УЭС0300460 | У***0 | Тяга | |
| УЭС0300470 | У***0 | Тяга | |
| 1 | У***0 | Рукоятка | |
| 2 | У***0 | Тяга | |
| 3 | У***0 | Тяга | |
| 4 | У***0 | Блок переключателей | |
| 5 | У***0 | Рычаг | |
| 6 | У***7 | Заглушка | |
| 7 | У***6 | Кронштейн | |
| 8 | У***6 | Ось | |
| 9 | У***7 | Штырь | |
| 10 | У***8 | Втулка | |
| 11 | У***3 | Пружина | |
| 12 | К***Б | Вилка | |
| 13 | А***1 | Колпачок | |
| 14 | Р***Б | Чехол | |
| 15 | Р***Б | Кольцо прижимное | |
| 16 | 3***6 | Болт штока | |
| 17 | Б***6 | Болт М8-6gх25-7796 | |
| 18 | Ь***6 | Болт М8-6ех50-7796 | |
| 19 | Б***6 | Болт М10-6ех30-7796 | |
| 20 | Б***6 | Болт М10-6ех40-7796 | |
| 21 | Б***6 | Болт М16-6ех1 10-7796 | |
| 22 | Г***6 | Гайка М8-6Н-2526 | |
| 23 | Г***5 | Гайка М6-6G-5915 | |
| 24 | Г***5 | Гайка М10-6G-5915 | |
| 25 | Г***5 | Гайка М12-6Н-5915 | |
| 26 | Г***9 | Гайка М12-6Н-5919 | |
| 27 | Г***9 | Гайка М12-6G-5919 | |
| 28 | Г***9 | Гайка М16-6G-5919 | |
| 29 | О***0 | Ось 6-10в12х36-9650 | |
| 30 | Ш***2 | Шайба 6.65Г-6402 | |
| 31 | Ш***2 | Шайба 10.65Г-6402 | |
| 32 | Ш***2 | Шайба 16.65Г-6402 | |
| 33 | Ш***2 | Шайба 12.01-69582 | |
| 34 | Ш***1 | Шайба 6.01-1 1371 | |
| 35 | Ш***1 | Шайба 10.01-11371 | |
| 36 | Ш***1 | Шайба 12.01-11371 | |
| 37 | Ш***1 | Шайба 16.01-11371 | |
| 38 | Ш***7 | Шплинт 3,2х25-397 | |
| 39 | Ш***7 | Шплинт 3,2х32-397 | |
| 40 | П***2 | Проволока 08-0-4-3282 |
