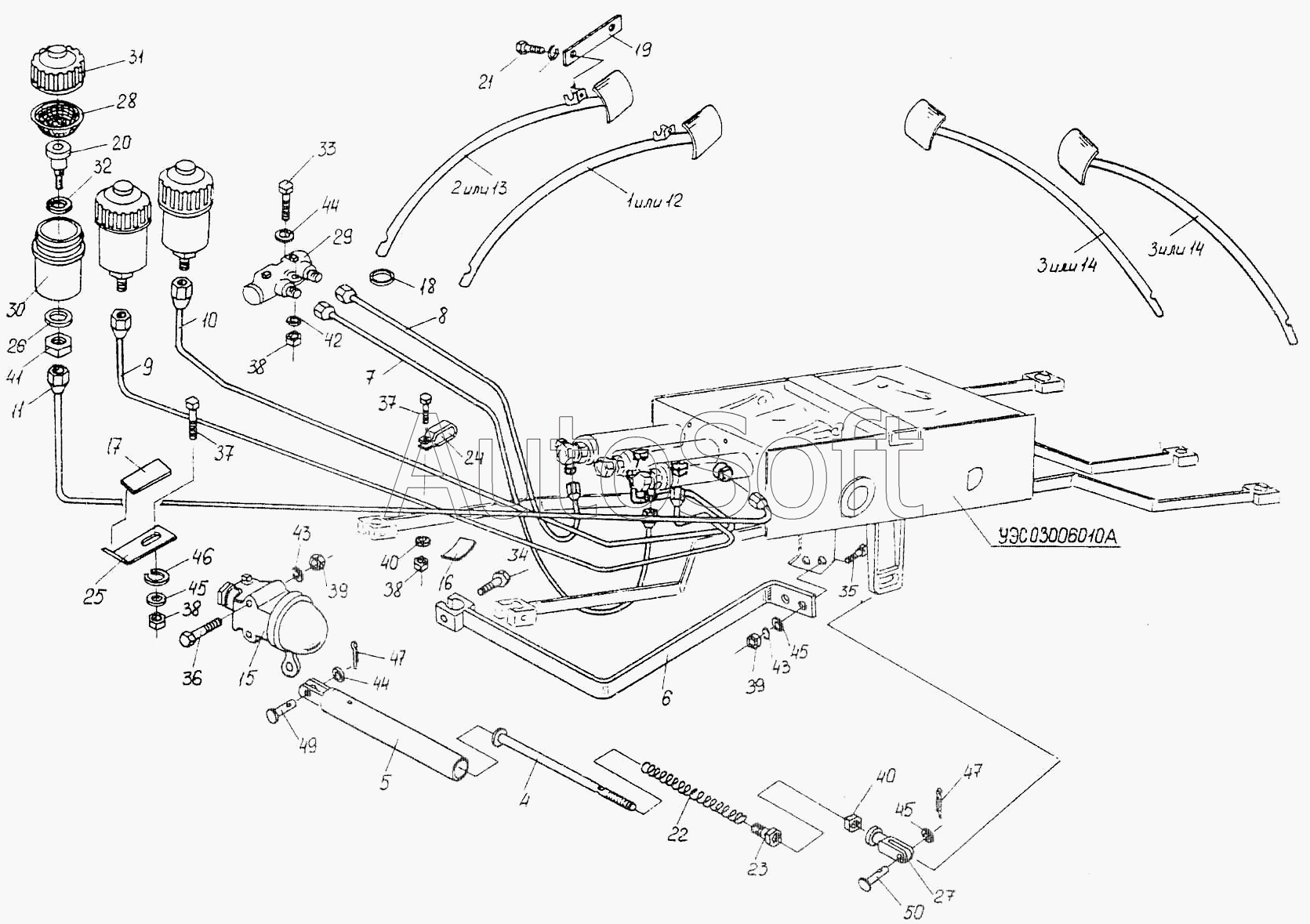

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| УЭС0302100 | У***0 | Тяга | |
| 1 | У***0 | Рычаг | |
| 2 | У***0 | Рычаг | |
| 3 | У***0 | Рычаг | |
| 4 | У***0 | Тяга | |
| 5 | У***0 | Корпус | |
| 6 | У***0 | Рычаг | |
| 7 | У***0 | Трубопровод | |
| 8 | У***0 | Трубопровод | |
| 9 | У***0 | Трубопровод | |
| 10 | У***0 | Трубопровод | |
| 11 | У***0 | Трубопровод | |
| 12 | У***0 | Рычаг | |
| 13 | У***0 | Рычаг | |
| 14 | У***0 | Рычаг | |
| 15 | У***0 | Кран тормозной | |
| 16 | У***9 | Прокладка | |
| 17 | У***1 | Прокладка | |
| 18 | У***8 | Шайба | |
| 19 | У***6 | Планка | |
| 20 | У***9 | Штуцер бачка | |
| 21 | У***1 | Винт | |
| 22 | У***А | Пружина | |
| 23 | У***8 | Болт | |
| 24 | У***5 | Скоба | |
| 25 | У***6 | Прижим | |
| 26 | У***3 | Шайба | |
| 27 | К***4 | Вилка | |
| 28 | 5***А | Сетка бачка | |
| 29 | 3***0 | Регулятор давления | |
| 30 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 31 | 5***5 | Крышка бачка | |
| 32 | 5***2 | Прокладка штуцера бачка главного цилиндра тормоза | |
| 33 | Б***6 | Болт М8-6ех40-7796 | |
| 34 | Б***6 | Болт М10-6ех30-7796 | |
| 35 | Б***6 | Болт М10-6ех40-7796 | |
| 36 | Б***6 | Болт М10-6ех105-7796 | |
| 37 | Б***2 | Болт М8-6ех20-7802 | |
| 38 | Г***5 | Гайка М8-6Н-5915 | |
| 39 | Г***5 | Гайка М10-6Н-5915 | |
| 40 | Г***5 | Гайка М10-6Н-5915 | |
| 41 | Г***5 | Гайка М20х1.5-6Н-5915 | |
| 42 | Ш***2 | Шайба 8.65Г-6402 | |
| 43 | Ш***2 | Шайба 10.65Г-6402 | |
| 44 | Ш***1 | Шайба 8.01-11371 | |
| 45 | Ш***1 | Шайба 10.01-11371 | |
| 46 | Ш***1 | Шайба 12.01-11371 | |
| 47 | Ш***7 | Шплинт 2х20-397 | |
| 48 | Ш***7 | Шплинт 3,2х18-397 | |
| 49 | О***0 | Ось 6-8в12х30-9650 | |
| 50 | О***0 | Ось 6-10в12х36-9650 |
