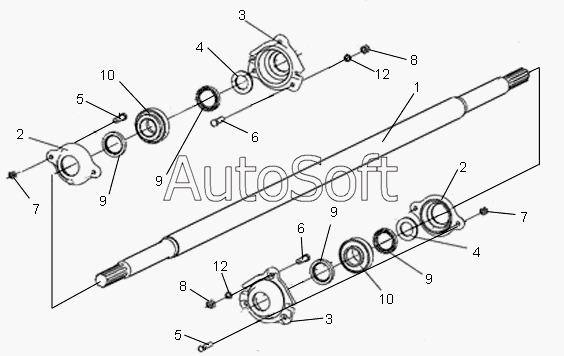

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Установка вала
/099.gif)
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
9
10
10
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0234000 | К***0 | Крышка | |
| КИС 0235000 | К***0 | Корпус подшипника | |
| 1 | К***0 | Вал | |
| 2 | К***А | Крьшка подшипника | |
| 3 | К***А | Корпус подшипника | |
| 4 | Н***7 | Кольцо | |
| 5 | [***] | Болт М10-6ех50 – 7796 | |
| 6 | [***] | Болт М12-6ех40 – 7796 | |
| 7 | [***] | Гайка М10-6g – 5915 | |
| 8 | [***] | Гайка М12-6g – 5915 | |
| 9 | [***] | Манжета 2.2-45х65-1 – 8752 | |
| 9 | [***] | Манжета 2.2-45х65-1 – 8752 | |
| 10 | [***] | Подшипник 11209 – 28428 | |
| 11 | [***] | Шайба 12Т 65Г – 6402 | |
| 12 | [***] | Шайба 12.01 – 11371 |
