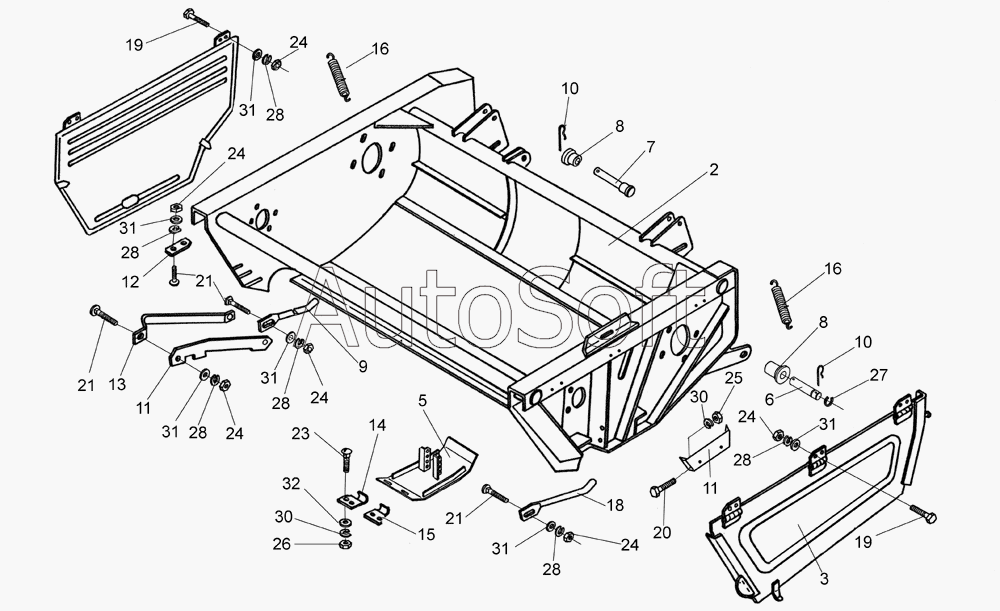

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Рама жатки для уборки трав
/106.gif)
2
3
5
6
7
8
8
9
10
10
11
11
12
13
14
15
16
16
18
19
19
20
21
21
21
23
24
24
24
24
24
24
25
26
27
28
28
28
28
28
28
30
30
31
31
31
31
31
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***0 | Ролик | |
| 2 | П***0 | Рама | |
| 3 | П***0 | Ограждение | |
| 4 | К***Б | Щит правый | |
| 5 | К***Б | Башмак | |
| 6 | П***5 | Ось ролика | |
| 7 | П***7 | Палец | |
| 8 | П***8 | Втулка | |
| 9 | П***1 | Стеблеотвод | |
| 10 | Ж***9 | Шплинт | |
| 11 | К***4 | Щиток | |
| 12 | К***5 | Упор | |
| 13 | К***1 | Стеблеотвод | |
| 14 | К***2 | Крепление башмака | |
| 15 | К***А | Крепление башмака | |
| 16 | К***А | Щиток | |
| 17 | К***А | Пружина | |
| 18 | К***1 | Стеблеотвод | |
| 19 | [***] | Болт М8-6ех20 – 7796 | |
| 20 | [***] | Болт М10-6ех25 – 7796 | |
| 21 | [***] | Болт М8-6ех20 – 7802 | |
| 22 | [***] | Болт М8-6ех25 - 7802 | |
| 23 | [***] | Болт М12-6ех45 – 7802 | |
| 24 | [***] | Гайка М8-6g – 5915 | |
| 25 | [***] | Гайка М10-6g – 5915 | |
| 26 | [***] | Гайка М12-6g – 5915 | |
| 27 | [***] | Кольцо Б30 – 13942 | |
| 28 | [***] | Шайба 8Т 65Г – 6402 | |
| 29 | [***] | Шайба 10Т 65Г – 6402 | |
| 30 | [***] | Шайба 12Т 65Г – 6402 | |
| 31 | [***] | Шайба 8.01 – 11371 | |
| 32 | [***] | Шайба 12.01 – 11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
