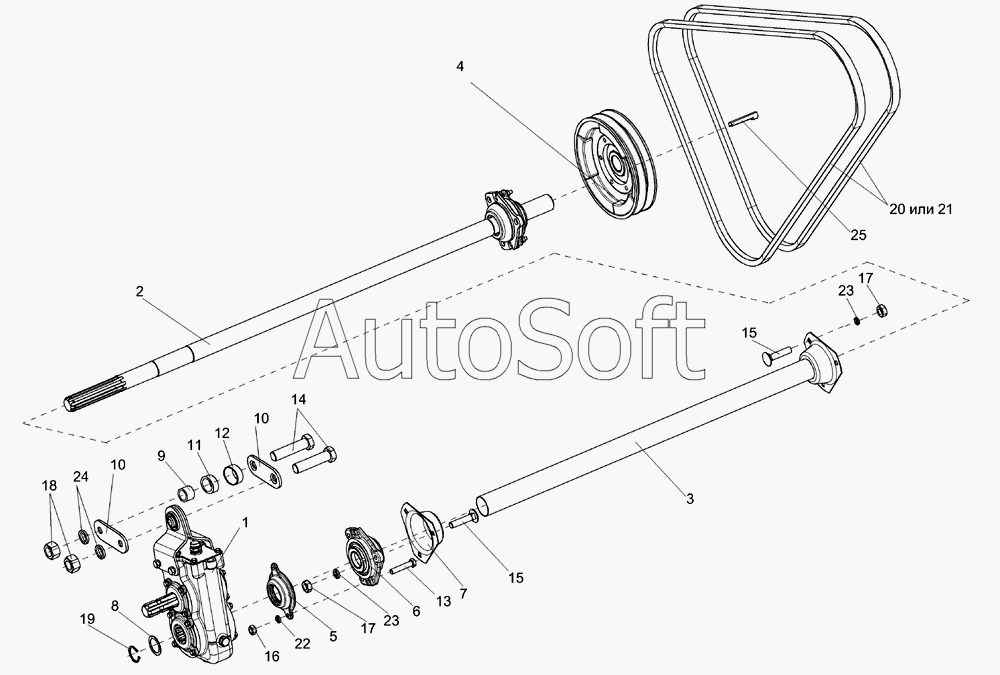

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Установка контрпривода
/108.gif)
13
25
24
23
23
22
21
20
19
18
17
17
16
15
15
14
12
11
10
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЖКЛ 1200010 | Ж***0 | Опора | |
| 1 | П***0 | Редуктор | |
| 2 | П***0 | Контрпривод | |
| 3 | П***0 | Кожух | |
| 4 | К***А | Шкив в сборе | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Корпус | |
| 7 | К***В | Чашка | |
| 8 | К***9 | Шайба | |
| 9 | Ж***3 | Втулка | |
| 10 | Ж***7 | Пластина | |
| 11 | Ж***1 | Втулка | |
| 12 | Ж***1 | Корпус | |
| 13 | [***] | Болт М8-6ех40 – 7796 | |
| 14 | [***] | Болт М16-6ех65 – 7796 | |
| 15 | [***] | Болт М10-6ех45 – 7802 | |
| 16 | [***] | Гайка М8-6g – 5915 | |
| 17 | [***] | Гайка М10-6g – 5915 | |
| 18 | [***] | Гайка М16-6g – 5915 | |
| 19 | [***] | Кольцо В38 – 13940 | |
| 20 | [***] | Ремень 2НВ ВР2512 (фирма «Stоmil» Польша) | |
| 21 | [***] | Ремень С(В)-2500IПСх-1284.1 | |
| 22 | [***] | Шайба 8Т 65Г – 6402 | |
| 23 | [***] | Шайба 10Т 65Г – 6402 | |
| 24 | [***] | Шайба 16Т 65Г – 6402 | |
| 25 | [***] | Шпонка 12х8х70 – 24068 |
