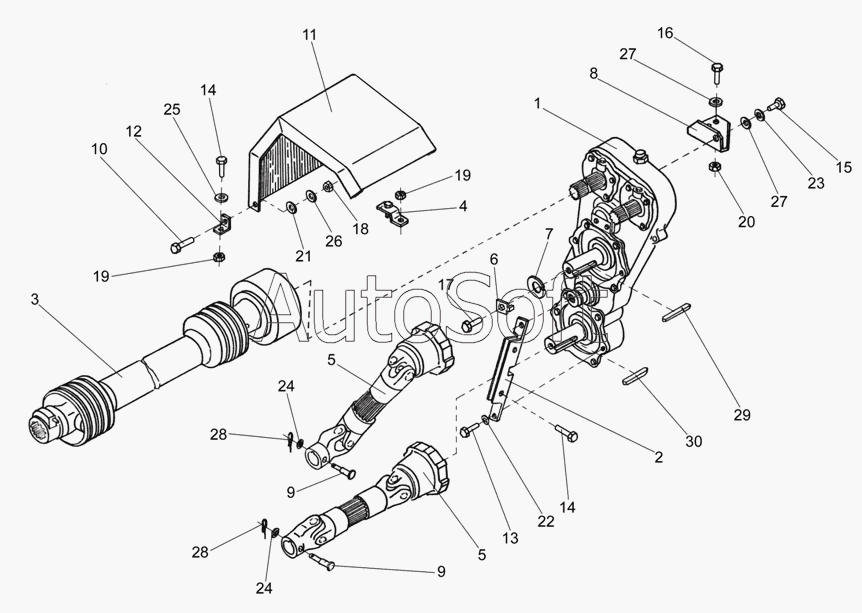

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Установка валов карданных ПКК 0140000 и ПКК 0145000
/016.gif)
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
24
24
25
26
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0123000А | П***А | Кожух | |
| 1 | П***0 | Редуктор цилиндрический | |
| 2 | П***А | Уголок направляющий | |
| 3 | П***0 | Вал карданный телескопический с защитным кожухом | |
| 4 | П***0 | Кронштейн | |
| 5 | П***0 | Вал карданный телескопический | |
| 6 | П***1 | Пластина | |
| 7 | П***А | Шайба | |
| 8 | П***8 | Кронштейн | |
| 9 | П***7 | Ось | |
| 10 | П***1 | Болт | |
| 11 | П***А | Кожух | |
| 12 | П***2 | Ушко | |
| 13 | [***] | Болт М8-6ех20 – 7796 | |
| 14 | [***] | Болт М10-6ех25 – 7796 | |
| 15 | [***] | Болт М12-6ех25 – 7796 | |
| 16 | [***] | Болт М12-6ех30 – 7796 | |
| 17 | [***] | Болт М12LН-6ех35 – 7796 | |
| 18 | [***] | Гайка М10-6g – 5915 | |
| 19 | [***] | Гайка М10-6g | |
| 20 | [***] | Гайка М12-6Н | |
| 21 | I***7 | Пружина тарельчатая | |
| 22 | [***] | Шайба 8Т 65Г – 6402 | |
| 23 | [***] | Шайба 12Т 65Г – 6402 | |
| 24 | [***] | Шайба 8.01 – 11371 | |
| 25 | [***] | Шайба 10.01 – 11371 | |
| 26 | [***] | Шайба С.10.01 – 11371 | |
| 27 | [***] | Шайба 12.01 – 11371 | |
| 28 | [***] | Шплинт 2х18 – 397 | |
| 29 | [***] | Шпонка 10х8х90 – 23360 | |
| 30 | [***] | Шпонка 8х7х36 – 23360 |
