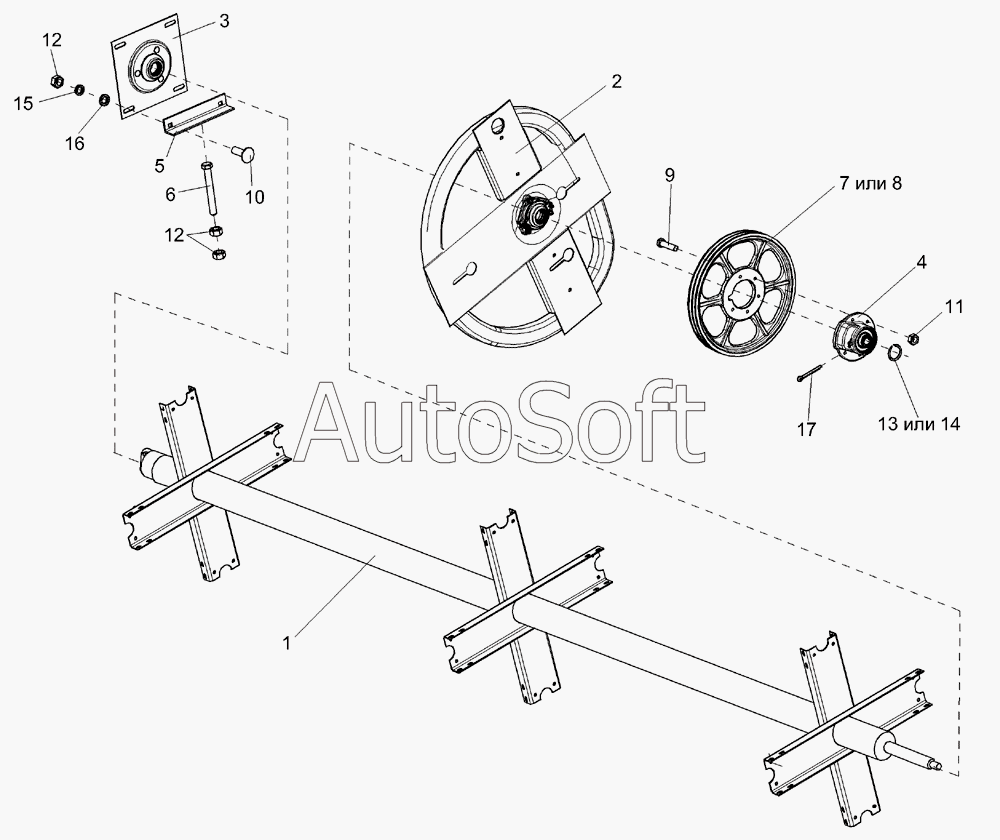

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Мотовило (установка дорожки, плиты с подшипником, муфты обгонной)
/111.gif)
9
17
16
15
14
13
12
12
11
10
1
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Вал мотовила | |
| 2 | К***В | Дорожка | |
| 3 | К***Б | Плита с подшипником | |
| 4 | М***0 | Муфта обгонная | |
| 5 | К***А | Упор | |
| 6 | К***А | Болт нажимной | |
| 7 | М***4 | Шкив | |
| 8 | М***1 | Шкив | |
| 9 | [***] | Болт М10-6ех40 – 7796 | |
| 10 | [***] | Болт М12-6ех40 – 7802 | |
| 11 | [***] | Гайка М10-6g – 5915 | |
| 12 | [***] | Гайка М12-6g – 5915 | |
| 13 | [***] | Кольцо В25 – 13940 | |
| 14 | [***] | Кольцо В25 – 13942 | |
| 15 | [***] | Шайба 12Т 65Г – 6402 | |
| 16 | [***] | Шайба 12.01 – 11371 | |
| 17 | [***] | Шплинт 5х40 – 397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
