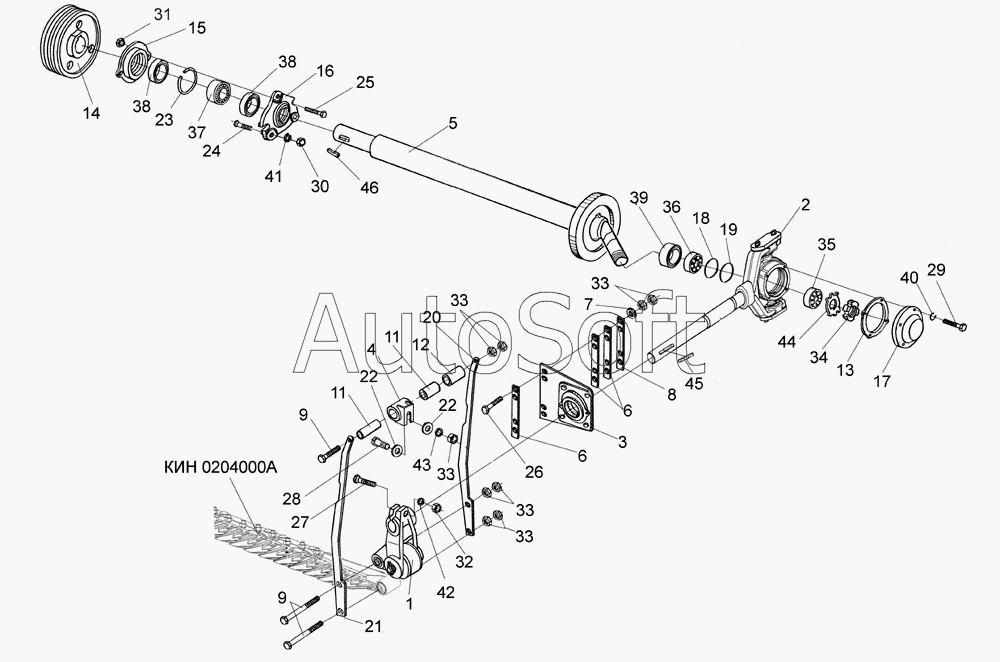

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Привод режущего аппарата
/115.gif)
36
24
25
26
27
28
29
30
31
32
33
33
33
33
33
34
35
23
37
38
38
38
39
40
41
42
43
44
45
46
11
11
1
2
3
4
5
6
6
7
8
9
9
12
13
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИН 0213000 | К***0 | Кронштейн в сборе | |
| КИС 0234000 | К***0 | Крышка | |
| КИС 0235000 | К***0 | Корпус подшипника | |
| 1 | К***В | Привод ножа | |
| 2 | К***Б | Колебатель в сборе | |
| 3 | К***Б | Опора промежуточная | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Вал | |
| 6 | К***А | Прокладка | |
| 7 | К***А | Шайба | |
| 8 | К***А | Полоса | |
| 9 | К***4 | Болт | |
| 10 | К***А | Втулка | |
| 11 | К***А | Втулка внутренняя | |
| 12 | К***А | Втулка наружная | |
| 13 | К***А | Прокладка | |
| 14 | К***Б | Шкив диаметр 250 | |
| 15 | К***А | Крьшка подшипника | |
| 16 | К***А | Корпус подшипника | |
| 17 | К***А | Крышка | |
| 18 | К***А | Прокладка | |
| 19 | К***1 | Прокладка регулировочная | |
| 20 | К***6 | Тяга | |
| 21 | К***1 | Тяга | |
| 22 | К***2 | Шайба специальная | |
| 23 | Н***7 | Кольцо | |
| 24 | [***] | Болт М10-6ех50 – 7796 | |
| 25 | [***] | Болт М12-6ех45 – 7796 | |
| 26 | [***] | Болт М12-6ех55 – 7796 | |
| 27 | [***] | Болт М14-6ех80 – 7796 | |
| 28 | [***] | Болт М16-6ех50 – 7796 | |
| 29 | [***] | Болт М6-6ех16 – 7798 | |
| 30 | [***] | Гайка М10-6g – 5915 | |
| 31 | [***] | Гайка М12-6g – 5915 | |
| 32 | [***] | Гайка М14-6g – 5915 | |
| 33 | [***] | Гайка М16-6g – 5915 | |
| 34 | [***] | Гайка ВМ39х1,5-6g – 11871 | |
| 35 | [***] | Подшипник 7208А – 27365 | |
| 36 | [***] | Подшипник 7508А – 27365 | |
| 37 | [***] | Подшипник 11209 – 28428 | |
| 38 | [***] | Манжета 2.2-45х65-1 – 8752 | |
| 38 | [***] | Манжета 2.2-45х65-1 – 8752 | |
| 39 | [***] | Манжета 2.2-55х80-1 – 8752 | |
| 40 | [***] | Шайба 6Т 65Г – 6402 | |
| 41 | [***] | Шайба 10Т 65Г – 6402 | |
| 42 | [***] | Шайба 14Т 65Г – 6402 | |
| 43 | [***] | Шайба 16Т 65Г – 6402 | |
| 44 | [***] | Шайба Н39.01 – 11872 | |
| 45 | [***] | Шпонка 12х8х70 – 23360 | |
| 46 | [***] | Шпонка 14х9х63 – 24068 |
