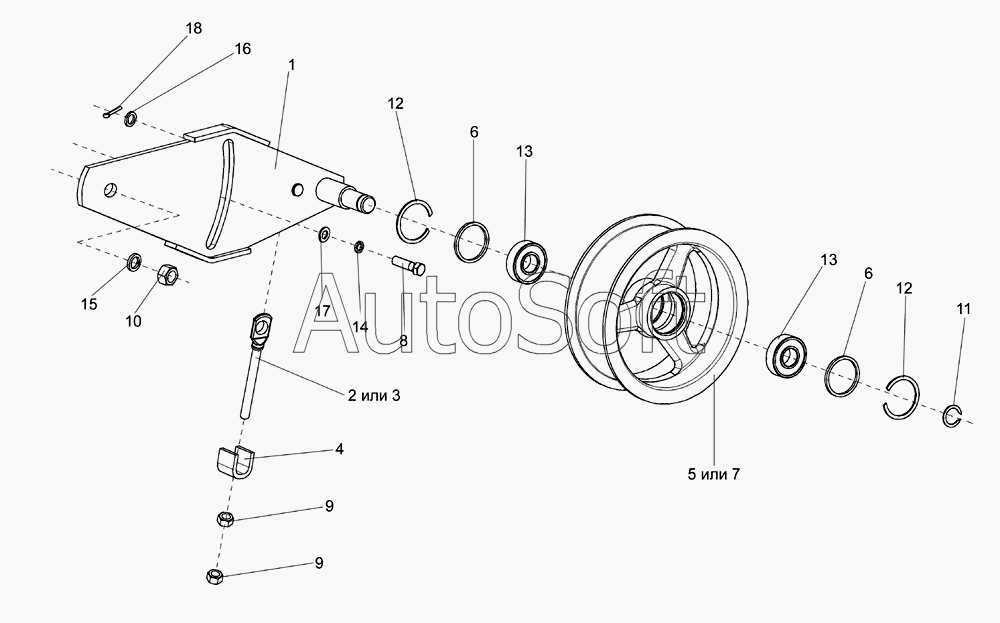

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Устройство натяжное
/119.gif)
9
9
18
17
16
15
14
13
13
12
12
11
10
8
7
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| МКС 0513020 | М***0 | Шкив натяжной | |
| МКС 0533000 | М***0 | Устройство натяжное | |
| 1 | М***0 | Планка натяжения | |
| 2 | М***0 | Болт | |
| 3 | М***2 | Болт | |
| 4 | М***3 | Втулка | |
| 5 | М***1 | Ролик | |
| 6 | М***8 | Кольцо | |
| 7 | К***1 | Ролик | |
| 8 | [***] | Болт М12-6ех45 – 7796 | |
| 9 | [***] | Гайка М12-6g – 5915 | |
| 10 | [***] | Гайка М16-6g – 5915 | |
| 11 | [***] | Кольцо А20 – 13940 | |
| 12 | [***] | Кольцо В47 – 13941 | |
| 13 | [***] | Подшипник 180204с17 – 8882 | |
| 14 | [***] | Шайба 12Т 65Г – 6402 | |
| 15 | [***] | Шайба 16Т 65Г – 6402 | |
| 16 | [***] | Шайба А.10.01 – 6958 | |
| 17 | [***] | Шайба А.12.01 – 6958 | |
| 18 | [***] | Шплинт 3,2х32 – 397 |
