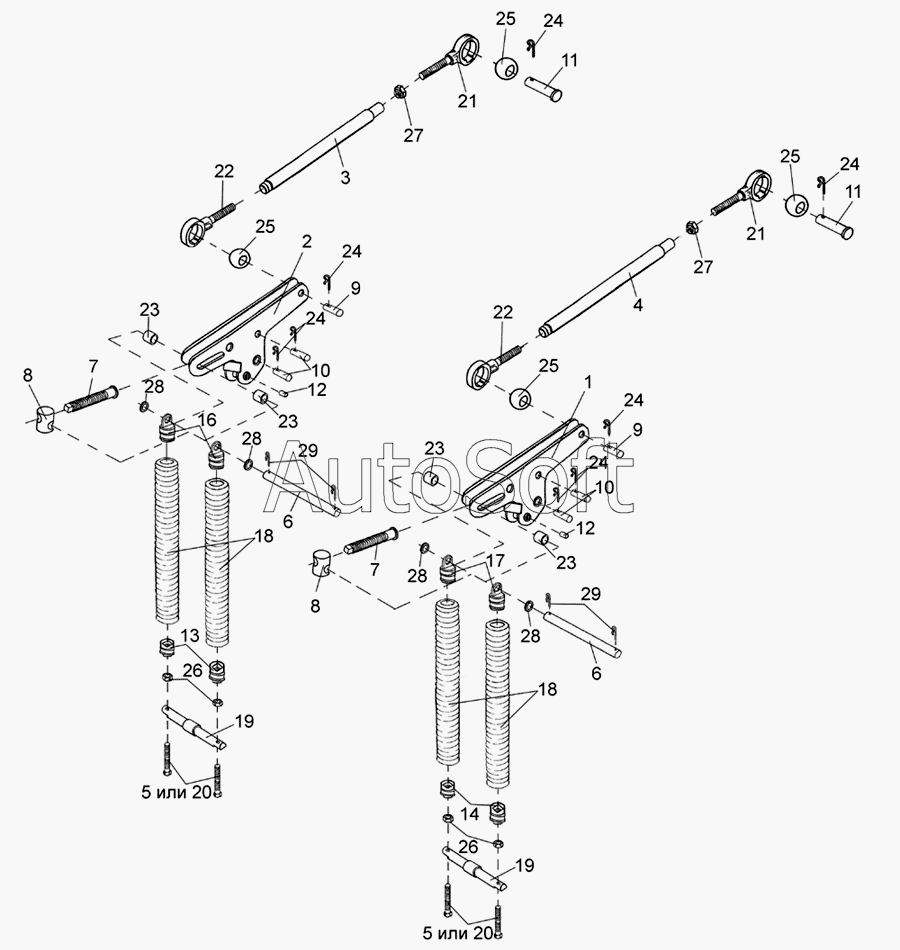

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Механизм продольного копирования
/041.gif)
1
2
3
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
11
11
11
12
12
12
13
14
16
17
18
18
18
19
19
19
20
20
20
21
21
21
22
22
22
23
23
23
23
23
24
24
24
24
24
24
24
24
24
25
25
25
25
25
26
26
26
27
27
27
28
28
28
28
28
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0455000 | П***0 | Механизм продольного копирования | |
| ПКК 0455000-01 | П***1 | Механизм продольного копирования | |
| ПКК 0455010 | П***0 | Рычаг | |
| ПКК 0455010-01 | П***1 | Рычаг | |
| ПКК 0455020 | П***0 | Тяга | |
| ПКК 0455020-01 | П***1 | Тяга | |
| ПКК 0455030 | П***0 | Пружина с осью | |
| ПКК 0455030-01 | П***1 | Пружина с осью | |
| 1 | П***0 | Рычаг | |
| 2 | П***0 | Рычаг | |
| 3 | П***0 | Стяжка | |
| 4 | П***1 | Стяжка | |
| 5 | П***0 | Шпилька | |
| 5 | П***0 | Шпилька | |
| 6 | П***1 | Ось | |
| 6 | П***1 | Ось | |
| 7 | П***2 | Болт | |
| 7 | П***2 | Болт | |
| 8 | П***3 | Серьга | |
| 8 | П***3 | Серьга | |
| 9 | П***5 | Палец | |
| 9 | П***5 | Палец | |
| 10 | П***1 | Палец | |
| 11 | П***6 | Штырь | |
| 11 | П***6 | Штырь | |
| 12 | П***1 | Втулка | |
| 12 | П***1 | Втулка | |
| 13 | П***2 | Пробка | |
| 14 | П***1 | Пробка | |
| 15 | П***1 | Ось | |
| 15 | П***1 | Ось | |
| 16 | П***2 | Пробка | |
| 17 | П***1 | Пробка | |
| 18 | П***3 | Пружина | |
| 18 | П***3 | Пружина | |
| 19 | П***5 | Ось | |
| 19 | П***5 | Ось | |
| 20 | П***6 | Болт | |
| 20 | П***6 | Болт | |
| 21 | П***7 | Головка | |
| 21 | П***7 | Головка | |
| 22 | П***1 | Головка | |
| 22 | П***1 | Головка | |
| 23 | П***5 | Втулка | |
| 23 | П***5 | Втулка | |
| 24 | Ж***9 | Шплинт | |
| 24 | Ж***9 | Шплинт | |
| 24 | Ж***9 | Шплинт | |
| 24 | Ж***9 | Шплинт | |
| 25 | Б***5 | Шар | |
| 25 | Б***5 | Шар | |
| 26 | [***] | Гайка М18х1,5-6g-2526 | |
| 26 | [***] | Гайка М18х1,5-6g-2526 | |
| 27 | [***] | Гайка М20-6g-2526 | |
| 27 | [***] | Гайка М20-6g-2526 | |
| 28 | [***] | Шайба С.20.01.019 | |
| 28 | [***] | Шайба С.20.01.019 | |
| 29 | [***] | Шплинт 5х32-397 | |
| 29 | [***] | Шплинт 5х32-397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
