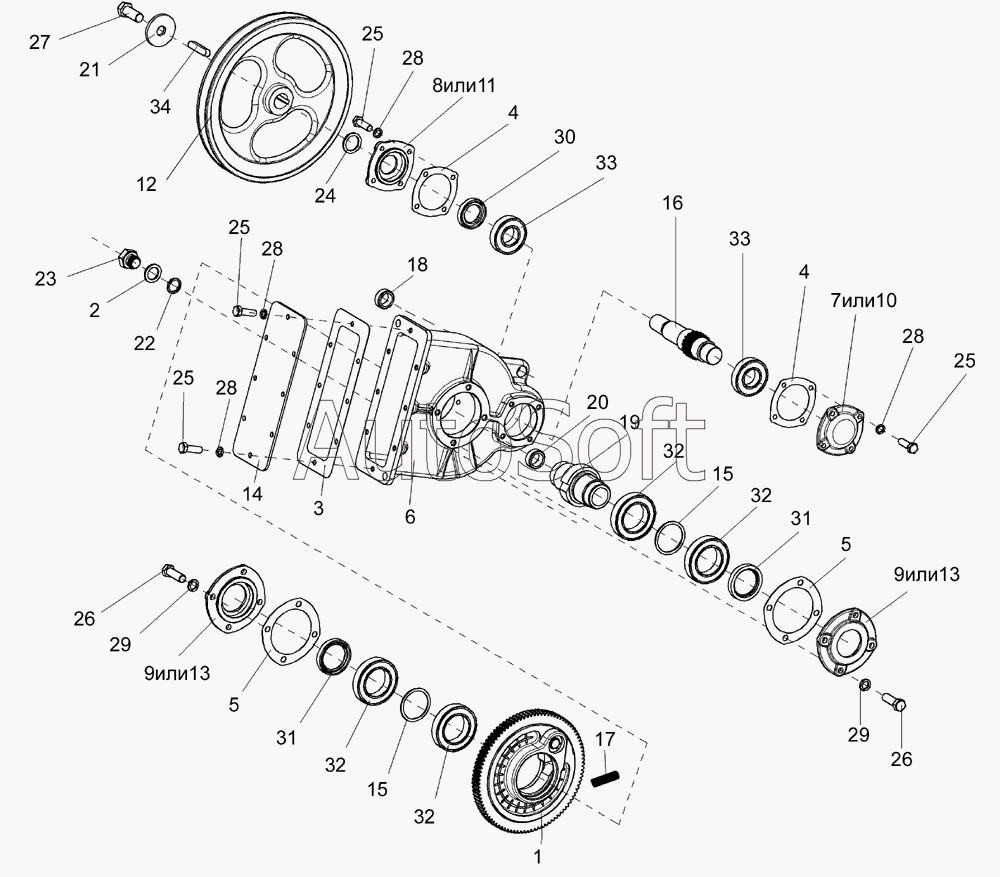

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Редуктор
/071.gif)
1
2
3
4
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
24
25
25
25
25
26
26
27
28
28
28
28
29
29
30
31
31
32
32
32
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0904000Б | К***Б | Редуктор | |
| КИС 0904020Б | К***Б | Храповик со втулкой | |
| 1 | К***Б | Колесо в сборе | |
| 2 | К***5 | Прокладка | |
| 3 | К***А | Прокладка | |
| 4 | К***А | Прокладка | |
| 5 | К***А | Прокладка | |
| 6 | К***Б | Корпус | |
| 7 | К***5 | Крышка | |
| 8 | К***6 | Крышка | |
| 9 | К***7 | Крышка | |
| 10 | К***А | Крышка | |
| 11 | К***Б | Крышка | |
| 12 | К***Б | Шкив | |
| 13 | К***А | Крышка | |
| 14 | К***В | Крышка | |
| 15 | К***А | Шайба | |
| 16 | К***В | Вал-шестерня | |
| 17 | К***Б | Пружина | |
| 18 | К***А | Втулка | |
| 19 | К***Б | Храповик | |
| 20 | К***А | Втулка | |
| 21 | К***4 | Шайба | |
| 22 | К***1 | Шайба | |
| 23 | К***5 | Пробка | |
| 24 | П***2 | Шайба | |
| 25 | [***] | Болт М8-6ех25 – 7796 | |
| 26 | [***] | Болт М10-6ех30 – 7796 | |
| 27 | [***] | Болт М12-6ех30 – 7796 | |
| 28 | [***] | Шайба 8Т 65Г – 6402 | |
| 29 | [***] | Шайба 10Т 65Г – 6402 | |
| 30 | [***] | Манжета 1,2-35х58 – 8752 | |
| 31 | [***] | Манжета 2,2-50х70 – 8752 | |
| 32 | [***] | Подшипник 111 – 8338 | |
| 33 | [***] | Подшипник 207А – 8338 | |
| 34 | [***] | Шпонка 8х7х40 – 23360 |
