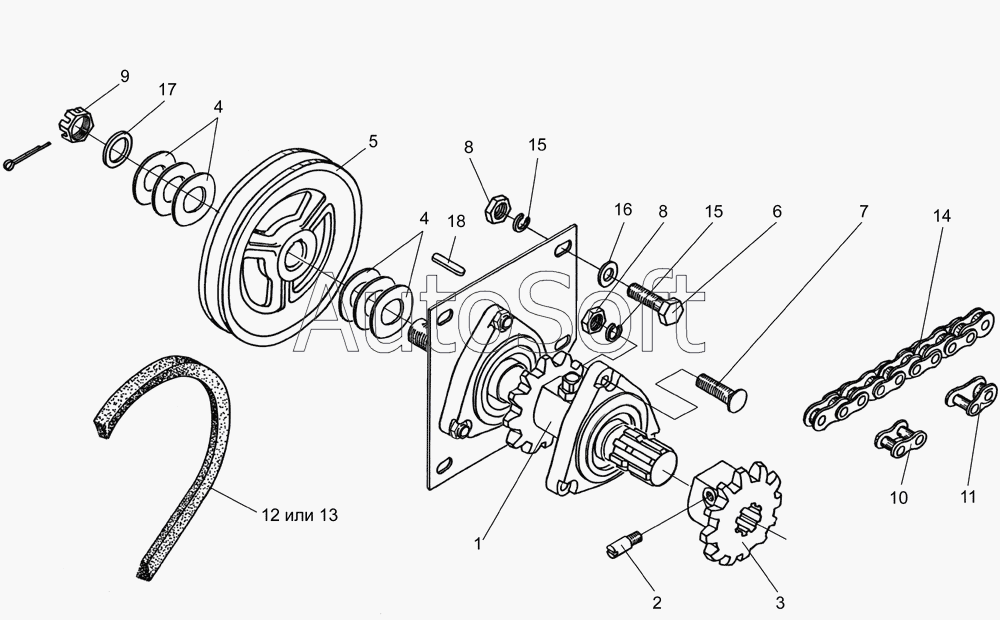

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Установка контрпривода КИС 0905000Б
/074.gif)
10
18
17
16
15
15
14
13
12
11
1
9
8
8
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***Б | Контрпривод | |
| 2 | П***5 | Фиксатор | |
| 3 | П***6 | Звездочка | |
| 4 | К***5 | Шайба регулировочная | |
| 5 | К***Б | Шкив d=180 | |
| 6 | [***] | Болт М10-6ех30 – 7796 | |
| 7 | [***] | Болт М10-6ех40 – 7802 | |
| 8 | [***] | Гайка М10-6g – 5915 | |
| 9 | [***] | Гайка М27х1,5-6Н – 11871 | |
| 10 | [***] | Звено С-ПР-25,4-60 – 13568 | |
| 11 | [***] | Звено П-ПР-25,4-60 – 13568 | |
| 12 | [***] | Ремень С(в)-2650 I ПСх | |
| 13 | [***] | Ремень НС2650 | |
| 14 | [***] | Цепь ПР-25,4-60 – 13568 | |
| 15 | [***] | Шайба 10Т 65Г – 6402 | |
| 16 | [***] | Шайба 10.01 – 11371 | |
| 17 | [***] | Шайба 27.01 – 11872 | |
| 18 | [***] | Шпонка 8х7х40 – 23360 |
