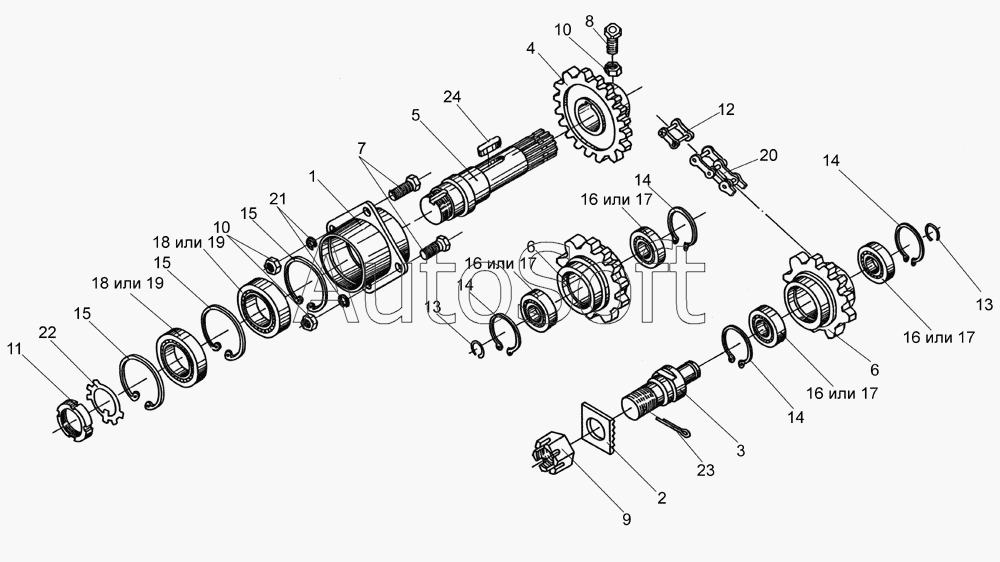

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Установка звездочек ПКК 0355000, ПКК 0356000
/076.gif)
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
13
14
14
14
14
15
15
15
16
16
16
16
17
17
17
17
18
18
19
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0355000 | П***0 | Опора звездочки в сборе | |
| ПКК 0356000 | П***0 | Звездочка в сборе | |
| 1 | П***0 | Корпус | |
| 2 | П***2 | Шайба | |
| 3 | П***4 | Ось | |
| 4 | П***7 | Звездочка | |
| 5 | П***1 | Вал | |
| 6 | П***1 | Звездочка | |
| 7 | [***] | Болт М10-6ех40 – 7796 | |
| 8 | [***] | Винт ВМ10-6ех30 – 1482 | |
| 9 | [***] | Гайка М30х2-6g – 2528 | |
| 10 | [***] | Гайка М10-6g – 5915 | |
| 11 | [***] | Гайка ВМ36х1,5-6g – 11871 | |
| 12 | [***] | Звено С-ПРЛ-25,4-60 – 13568 | |
| 13 | [***] | Кольцо В25 – 13940 | |
| 14 | [***] | Кольцо В52 – 13943 | |
| 15 | [***] | Кольцо В80 – 13943 | |
| 16 | [***] | Подшипник 180205 – 8862 | |
| 17 | [***] | Подшипник 180205АС17-8862 | |
| 18 | [***] | Подшипник 180508 – 8882 | |
| 19 | [***] | Подшипник 180508К2С17-8882 | |
| 20 | [***] | Цепь ПР-25,4-60 – 13568 | |
| 21 | [***] | Шайба 10Т 65Г – 6402 | |
| 22 | [***] | Шайба 36.01 – 11872 | |
| 23 | [***] | Шплинт 6,3х50 – 397 | |
| 24 | [***] | Шпонка 10х8х45 – 23360 |
