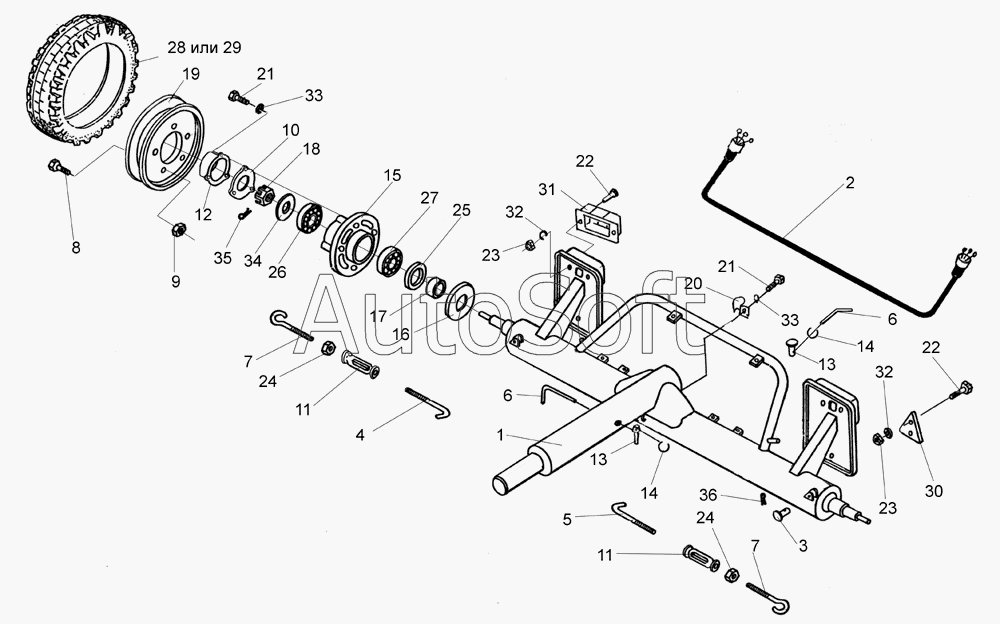

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Тележка задняя
/120.gif)
27
18
19
19
20
21
21
21
22
22
23
23
24
24
24
25
26
17
28
29
30
31
32
32
33
33
33
34
35
36
7
7
1
2
3
4
5
6
6
7
8
9
10
11
11
12
13
13
14
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0209020 | К***0 | Натяжное устройство | |
| КИС 0209020-01 | К***1 | Устройство натяжное в сборе | |
| КПР 6102020 | К***0 | Колесо | |
| ПКК 0469000 | П***0 | Тележка задняя | |
| ПКК 0469030 | П***0 | Рама со ступицами в сборе | |
| 1 | П***0 | Рама | |
| 2 | П***А | Жгут | |
| 3 | К***2 | Палец | |
| 4 | К***3 | Захват верхний | |
| 5 | К***1 | Захват верхний | |
| 6 | К***4 | Фиксатор | |
| 7 | К***7 | Захват нижний | |
| 7 | К***7 | Захват нижний | |
| 8 | А***) | Болт переднего колеса | |
| 9 | А***) | Гайка крепления колеса | |
| 10 | А***) | Прокладка | |
| 11 | А***1 | Гайка стяжная М16х110-1 | |
| 11 | А***1 | Гайка стяжная М16х110-1 | |
| 12 | К***5 | Крышка | |
| 13 | К***5 | Чека | |
| 14 | К***6 | Кольцо | |
| 15 | Н***2 | Ступица | |
| 16 | Н***2 | Колпачек | |
| 17 | Н***1 | Втулка | |
| 18 | Н***2 | Гайка | |
| 19 | 3***2 | Колесо в сборе | |
| 20 | 8***5 | Скоба | |
| 21 | [***] | Болт М8-6ех16 – 7796 | |
| 21 | [***] | Болт М8-6ех16 – 7796 | |
| 22 | [***] | Болт М6-6ех20 – 7798 | |
| 23 | [***] | Гайка М6-6g – 5915 | |
| 24 | [***] | Гайка М16-6g – 5915 | |
| 24 | [***] | Гайка М16-6g – 5915 | |
| 25 | [***] | Манжета 1.2-55х80-1 – 8752 | |
| 26 | [***] | Подшипник 7207А – 27365 | |
| 27 | [***] | Подшипник 7208А – 27365 | |
| 28 | [***] | Шина 5.50-16 122НС8 | |
| 29 | [***] | Шина 5.50-16 Бел256 | |
| 30 | [***] | Световозвращатель ФП401А «О» | |
| 31 | [***] | Фонарь задний 331.3716-6964 | |
| 32 | [***] | Шайба 6Т 65Г – 6402 | |
| 33 | [***] | Шайба 8Т 65Г – 6402 | |
| 33 | [***] | Шайба 8Т 65Г – 6402 | |
| 34 | [***] | Шайба 24.01 – 11371 | |
| 35 | [***] | Шплинт 5х40 – 397 | |
| 36 | [***] | Шплинт 5х45 – 397 |
