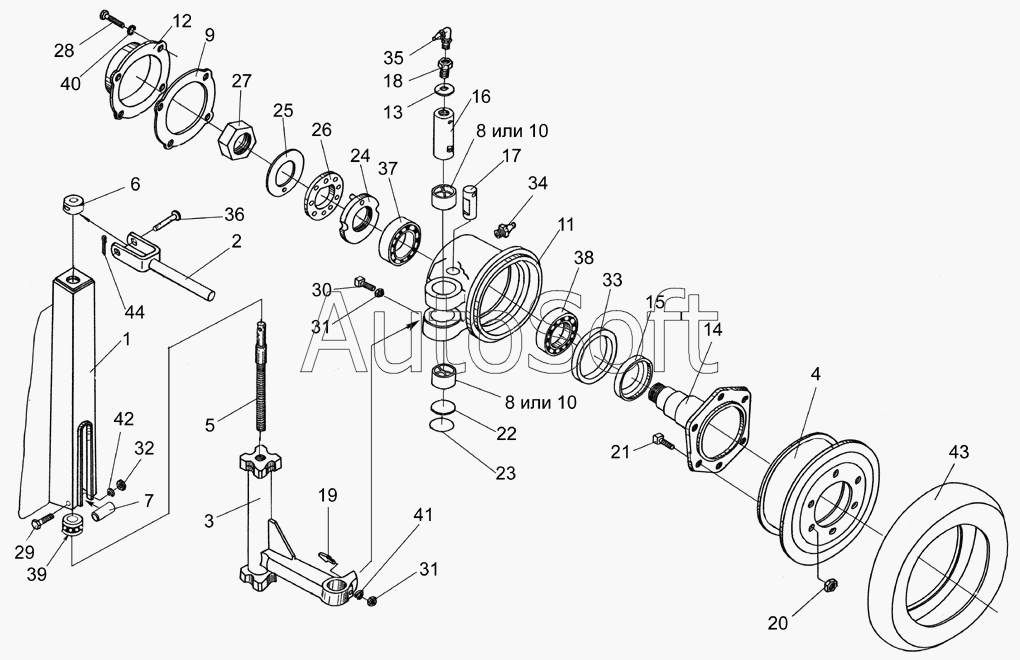

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Колесо опорное левое
/040.gif)
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0144000-01 | П***1 | Колесо опорное левое | |
| ПКК 0144010-01 | П***1 | Опора поворотная | |
| ПКК 0144030А-01 | П***1 | Опора | |
| ПКК 0144040 | П***0 | Ось | |
| ПКК 0144100 | П***0 | Колесо | |
| 1 | П***А | Рама | |
| 2 | П***0 | Рычаг | |
| 3 | П***1 | Цапфа | |
| 4 | П***0 | Колесо | |
| 5 | П***1 | Винт | |
| 6 | П***2 | Втулка | |
| 7 | П***3 | Втулка | |
| 8 | П***1 | Втулка | |
| 9 | П***2 | Прокладка | |
| 10 | П***3 | Втулка | |
| 11 | П***1 | Опора | |
| 12 | П***1 | Крышка | |
| 13 | П***2 | Крышка | |
| 14 | П***1 | Ось | |
| 15 | П***2 | Втулка | |
| 16 | П***5 | Шкворень | |
| 17 | П***1 | Упор | |
| 18 | П***8 | Штуцер | |
| 19 | П***9 | Штифт | |
| 20 | П***1 | Гайка | |
| 21 | Р***6 | Болт колеса (478571207708) | |
| 22 | 8***Б | Заглушка (458823014505) | |
| 23 | 8***Б | Прокладка заглушки поворотного кулака передней оси (458823014604) | |
| 24 | 1***0 | Гайка-шайба цапфы поворотного кулака в сборе | |
| 25 | 1***4 | Шайба замочная контргайки | |
| 26 | 8***9 | Шайба замковая гайки | |
| 27 | 3***П | Гайка | |
| 28 | [***] | Болт М8-6ех20 – 7796 | |
| 29 | [***] | Болт М14-6ех100 – 7796 | |
| 30 | [***] | Винт ВМ12-6ех60 – 1482 | |
| 31 | [***] | Гайка М12-6g – 5915 | |
| 32 | [***] | Гайка М14-6g – 5915 | |
| 33 | [***] | Манжета 2.2-110х135-1 – 8752 | |
| 34 | [***] | Масленка 1.2 – 19853 | |
| 35 | [***] | Масленка 2.2 – 19853 | |
| 36 | [***] | Ось 6-8b12х65 – 9650 | |
| 37 | [***] | Подшипник 7509 | |
| 38 | [***] | Подшипник 7512 | |
| 39 | [***] | Подшипник 8104 – 8874 | |
| 40 | [***] | Шайба 8Т 65Г – 6402 | |
| 41 | [***] | Шайба 12Т 65Г – 6402 | |
| 42 | [***] | Шайба 14Т 65Г – 6402 | |
| 43 | [***] | Шина 8.25-15 | |
| 44 | [***] | Шплинт 2х18 – 397 |
