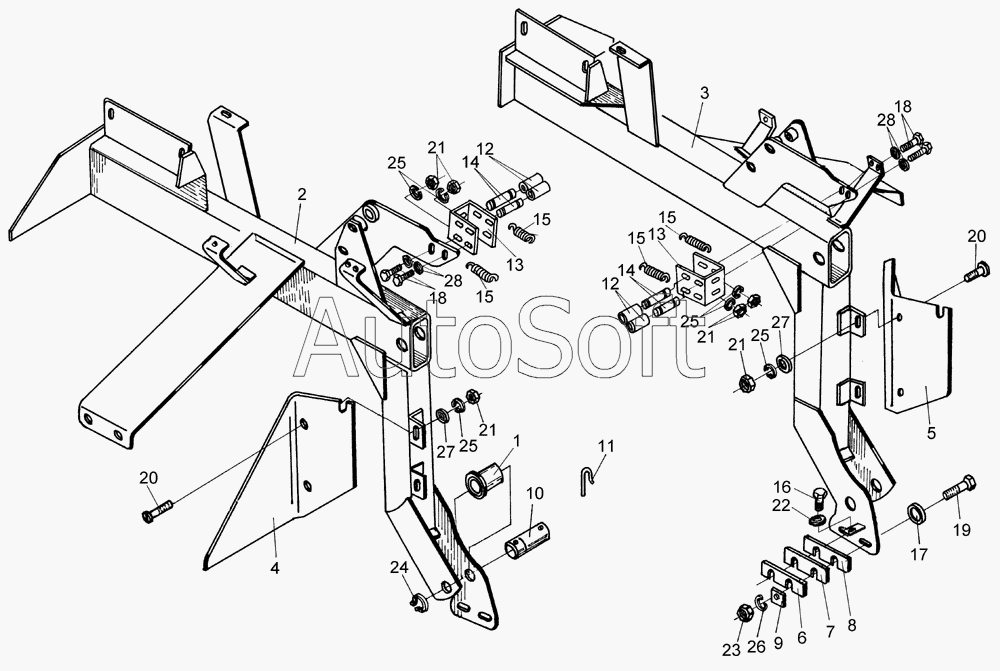

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Рама навески
/048.gif)
1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
15
15
16
16
17
18
18
19
20
20
21
21
21
21
22
22
23
24
24
25
25
25
25
26
27
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0128300А | К***А | Замок в сборе | |
| ПКК 0205070 | П***0 | Рама навески в сборе | |
| ПКК 0205070-01 | П***1 | Рама навески | |
| 1 | П***А | Ролик | |
| 1 | П***А | Ролик | |
| 2 | П***А | Рама навески | |
| 3 | П***1 | Рама навески | |
| 4 | П***4 | Закрылок | |
| 5 | П***1 | Закрылок | |
| 6 | П***1 | Прокладка | |
| 7 | П***1 | Прокладка | |
| 8 | П***2 | Прокладка | |
| 9 | П***5 | Шайба | |
| 10 | П***А | Ось ролика | |
| 10 | П***А | Ось ролика | |
| 11 | Ж***9 | Шплинт | |
| 11 | Ж***9 | Шплинт | |
| 12 | К***А | Муфта | |
| 13 | К***А | Скоба | |
| 14 | К***А | Валик | |
| 15 | К***Б | Пружина | |
| 16 | К***1 | Болт | |
| 16 | К***1 | Болт | |
| 17 | К***2 | Шайба специальная | |
| 18 | [***] | Болт М8-6ех20 – 7796 | |
| 19 | [***] | Болт М16-6ех60 – 7796 | |
| 20 | [***] | Винт ВМ8-6ех25 – 17473 | |
| 21 | [***] | Гайка М8-6g – 5915 | |
| 22 | [***] | Гайка М12-6g – 5915 | |
| 22 | [***] | Гайка М12-6g – 5915 | |
| 23 | [***] | Гайка М16-6g – 5915 | |
| 24 | [***] | Кольцо В30 – 13940 | |
| 24 | [***] | Кольцо В30 – 13940 | |
| 25 | [***] | Шайба 8Т 65Г – 6402 | |
| 26 | [***] | Шайба 16Т 65Г – 6402 | |
| 27 | [***] | Шайба А.8.01 – 6958 | |
| 28 | [***] | Шайба С.8.01 – 11371 |
