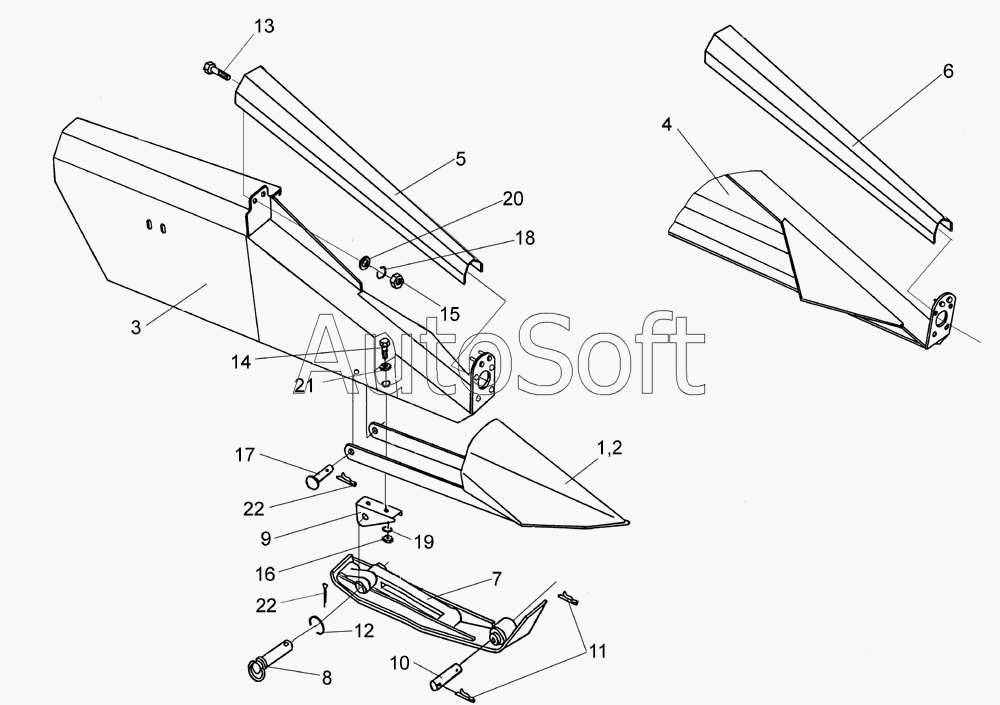

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Делители боковые
/053.gif)
1
2
3
4
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
16
16
17
17
18
19
19
20
21
21
22
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0207000А-04 | П***4 | Делитель боковой | |
| ПКК 0207000А-05 | П***5 | Делитель боковой | |
| 1 | П***0 | Башмак | |
| 2 | П***1 | Башмак | |
| 3 | П***0 | Боковина | |
| 4 | П***1 | Боковина | |
| 5 | П***0 | Делитель | |
| 6 | П***1 | Делитель | |
| 7 | М***0 | Башмак | |
| 7 | М***0 | Башмак | |
| 8 | М***0 | Фиксатор | |
| 8 | М***0 | Фиксатор | |
| 9 | М***4 | Скоба | |
| 9 | М***4 | Скоба | |
| 10 | М***3 | Ось | |
| 10 | М***3 | Ось | |
| 11 | Ж***9 | Шплинт | |
| 11 | Ж***9 | Шплинт | |
| 12 | А***4 | Кольцо | |
| 12 | А***4 | Кольцо | |
| 13 | [***] | Болт М10-6ех35 – 7796 | |
| 14 | [***] | Болт М12-6ех35 – 7796 | |
| 14 | [***] | Болт М12-6ех35 – 7796 | |
| 15 | [***] | Гайка М10-6g – 5915 | |
| 16 | [***] | Гайка М12-6g – 5915 | |
| 16 | [***] | Гайка М12-6g – 5915 | |
| 17 | [***] | Ось 6-16в12х140 – 9650 | |
| 17 | [***] | Ось 6-16в12х140 – 9650 | |
| 18 | [***] | Шайба 10Т 65Г – 6402 | |
| 19 | [***] | Шайба 12Т 65Г – 6402 | |
| 19 | [***] | Шайба 12Т 65Г – 6402 | |
| 20 | [***] | Шайба А.10.01 – 6958 | |
| 21 | [***] | Шайба С.12.01 – 11371 | |
| 21 | [***] | Шайба С.12.01 – 11371 | |
| 22 | [***] | Шплинт 4х25 – 397 | |
| 22 | [***] | Шплинт 4х25 – 397 |
