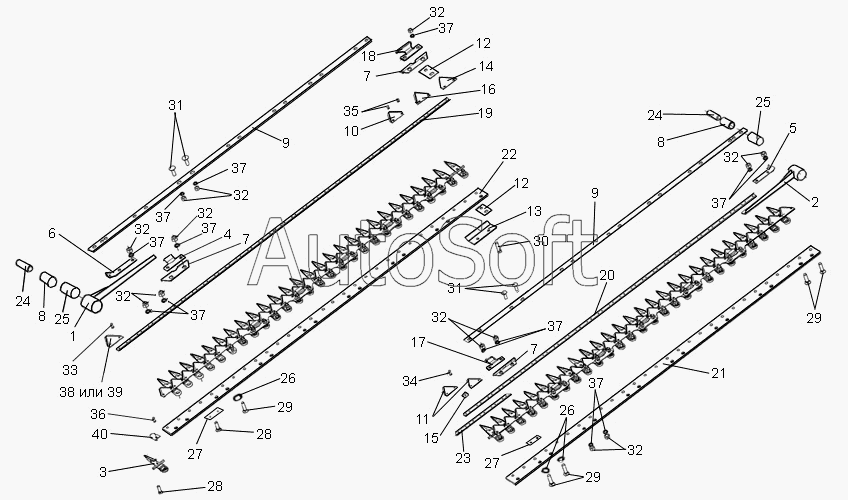

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000 (2006). Аппарат режущий
/093.gif)
33
23
24
24
25
25
25
26
26
26
27
27
28
28
29
29
29
30
31
31
32
32
32
32
32
32
32
32
32
22
33
34
34
35
35
36
37
37
37
37
37
37
37
37
37
37
38
38
39
39
40
8
8
1
2
3
4
5
6
7
7
7
8
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗНМ.08.010 | К***0 | Палец | |
| КИС 0205000В | К***В | Аппарат режущий | |
| КИС 0205010Б | К***Б | Нож левый | |
| КИС 0205020А | К***А | Кожух | |
| КИС 0205040В | К***В | Нож правый | |
| КИС 0205050А | К***А | Головка ножа правая | |
| 1 | К***Б | Головка левая | |
| 2 | К***Б | Головка правая | |
| 3 | К***1 | Палец | |
| 4 | К***2 | Прижим | |
| 5 | К***3 | Упор | |
| 6 | К***1 | Упор | |
| 7 | К***4 | Пластинка трения | |
| 8 | К***А | Втулка | |
| 8 | К***А | Втулка | |
| 9 | К***А | Прокладка | |
| 10 | К***А | Сегмент | |
| 11 | К***А | Сегмент | |
| 12 | К***А | Прокладка | |
| 13 | К***В | Пластина | |
| 14 | К***А | Сегмент | |
| 15 | К***А | Прокладка | |
| 16 | К***А | Сегмент | |
| 17 | К***3 | Прижим | |
| 18 | К***4 | Прижим | |
| 19 | К***А | Полоса ножевая 1 ГОСТ 158-74 | |
| 20 | К***А | Полоса ножевая 1 ГОСТ 158-74 | |
| 21 | К***В | Брус правый | |
| 22 | К***В | Брус левый | |
| 23 | К***6 | Накладка | |
| 24 | К***А | Втулка внутренняя | |
| 24 | К***А | Втулка внутренняя | |
| 25 | К***А | Втулка наружная | |
| 25 | К***А | Втулка наружная | |
| 26 | К***А | Прокладка регулировочная | |
| 27 | М***5 | Прокладка | |
| 28 | [***] | Болт М12-6ех40 – 7786 | |
| 29 | [***] | Болт М12-6ех50 – 7786 | |
| 30 | [***] | Болт М12-6ех45 – 7796 | |
| 31 | [***] | Болт М12-6ех40 – 7802 | |
| 32 | [***] | Гайка М12-6g – 5915 | |
| 32 | [***] | Гайка М12-6g – 5915 | |
| 33 | [***] | Заклепка 5х16 – 10299 | |
| 33 | [***] | Заклепка 5х16 – 10299 | |
| 34 | [***] | Заклепка 5х20 – 10299 | |
| 34 | [***] | Заклепка 5х20 – 10299 | |
| 35 | [***] | Заклепка 5х16 – 10300 | |
| 35 | [***] | Заклепка 5х16 – 10300 | |
| 36 | [***] | Заклепка 6х28 – 10300 | |
| 37 | [***] | Шайба 12Т 65Г – 6402 | |
| 37 | [***] | Шайба 12Т 65Г – 6402 | |
| 38 | Н***2 | Сегмент 1Н ГОСТ 158-74 | |
| 38 | Н***2 | Сегмент 1Н ГОСТ 158-74 | |
| 39 | Н***2 | Сегмент 1Н ГОСТ 158-74 | |
| 39 | Н***2 | Сегмент 1Н ГОСТ 158-74 | |
| 40 | Н***6 | Пластина противорежущая 2н ГОСТ 156-74 |
