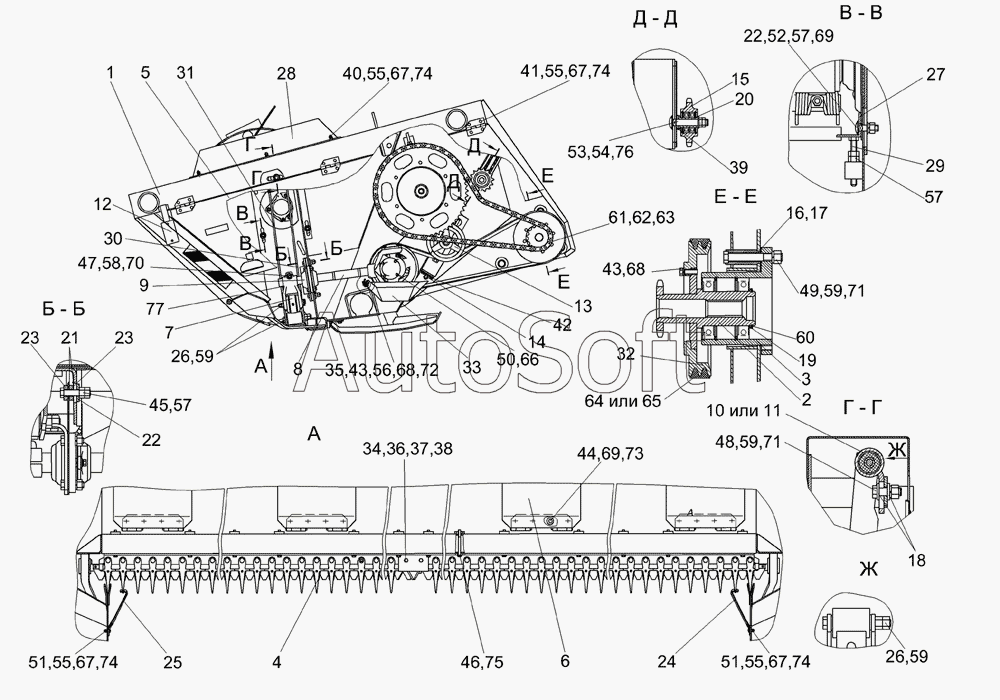

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Жатка для трав КГС 0200000 (вид слева)
49
58
57
57
57
56
55
55
55
55
54
53
52
51
51
50
59
59
59
59
48
47
46
45
44
43
43
42
41
40
68
68
77
76
75
74
74
74
74
73
72
71
71
70
69
69
39
67
67
67
67
66
65
64
63
62
61
61
60
10
19
18
17
16
15
14
13
12
11
20
9
8
7
6
5
4
3
2
1
29
38
37
36
35
34
33
32
31
30
КГС 0200000
28
27
26
26
25
24
23
23
22
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0200000 | К***0 | Жатка для трав | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Ступица | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Аппарат режущий | |
| 5 | К***0 | Ограждение | |
| 6 | К***0 | Башмак | |
| 7 | К***В | Привод ножа | |
| 8 | К***Б | Колебатель в сборе | |
| 9 | К***Б | Опора промежуточная | |
| 10 | К***А | Подвеска вала | |
| 11 | К***0 | Подвеска | |
| 12 | К***0 | Световозвращатель | |
| 13 | К***0 | Ролик | |
| 14 | К***0 | Болт регулировочный | |
| 15 | М***0 | Звездочка | |
| 16 | К***3 | Прокладка | |
| 17 | К***1 | Прокладка | |
| 18 | К***4 | Шайба | |
| 19 | К***1 | Кольцо | |
| 20 | К***4 | Втулка | |
| 21 | К***А | Прокладка | |
| 22 | К***А | Шайба | |
| 23 | К***А | Полоса | |
| 24 | К***2 | Стеблеотвод | |
| 25 | К***1 | Стеблеотвод | |
| 26 | К***4 | Болт | |
| 27 | К***А | Упор | |
| 28 | К***Б | Щиток | |
| 29 | К***А | Болт нажимной | |
| 30 | К***Б | Тяга подвески | |
| 31 | К***1 | Тяга подвески | |
| 32 | К***3 | Шкив | |
| 33 | К***А | Щиток | |
| 34 | К***А | Прокладка регулировочная | |
| 35 | М***5 | Шайба | |
| 36 | М***5 | Прокладка | |
| 37 | М***1 | Прокладка регулировочная | |
| 38 | М***2 | Прокладка регулировочная | |
| 39 | П***5 | Шайба | |
| 40 | Б***6 | Болт М8-6ех16 – 7796 | |
| 41 | Б***6 | Болт М8-6ех20 – 7796 | |
| 42 | Б***6 | Болт М10-6ех16 – 7796 | |
| 43 | Б***6 | Болт М10-6ех30 – 7796 | |
| 44 | Б***6 | Болт М12-6ех30–7796 | |
| 45 | Б***6 | Болт М12-6ех55 – 7796 | |
| 46 | Б***6 | Болт М12-6ех130 – 7796 | |
| 47 | Б***6 | Болт М14-6ех80 – 7796 | |
| 48 | Б***6 | Болт М16-6ех50 – 7796 | |
| 49 | Б***6 | Болт М16-6ех130 – 7796 | |
| 50 | Б***8 | Болт М6-6ех16 – 7798 | |
| 51 | Б***2 | Болт М8-6ех20 – 7802 | |
| 52 | Б***2 | Болт М12-6ех40 – 7802 | |
| 53 | Б***2 | Болт М16-6ех90 – 7802 | |
| 54 | Г***6 | Гайка М16-6G – 2526 | |
| 55 | Г***5 | Гайка М8-6G – 5915 | |
| 56 | Г***5 | Гайка М10-6G–5915 | |
| 57 | Г***5 | Гайка М12-6G–5915 | |
| 58 | Г***5 | Гайка М14-6G – 5915 | |
| 59 | Г***5 | Гайка М16-6G – 5915 | |
| 60 | К***0 | Кольцо В70 – 13940 | |
| 61 | Ц***) | Цепь ПР-25,4-60 – 13568 (L=1955,8 мм, 77 зв.) | |
| 62 | З***8 | Звено П-ПР-25,4-60 – 13568 | |
| 63 | З***8 | Звено С-ПР-25,4-60 – 13568 | |
| 64 | Р***a | Ремень 2 НВ 2362 La (фирма “Optibelt”, Германия) | |
| 65 | Р***2 | Ремень 2 НВ ВР 2362 «К» А (фирма “Stomil”, Польша) | |
| 66 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 67 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 68 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 69 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 70 | Ш***2 | Шайба 14 65Г – 6402 | |
| 71 | Ш***2 | Шайба 16 65Г-6402 | |
| 72 | Ш***8 | Шайба А.12.01-6958 | |
| 73 | Ш***8 | Шайба А.12.01-6958 | |
| 74 | Ш***1 | Шайба С.8.01-11371 | |
| 75 | Ш***1 | Шайба С.12.01-11371 | |
| 76 | Ш***1 | Шайба С.16.01-11371 | |
| 77 | Ш***0 | Шпонка 12х8х70 – 23360 |
