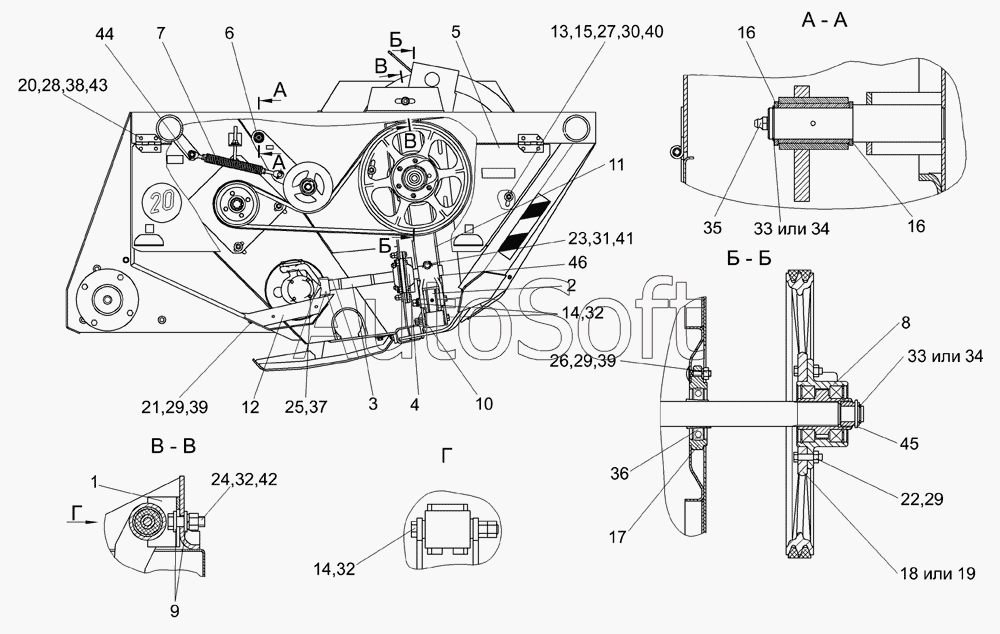

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Жатка для трав КГС 0200000 (вид справа)
35
24
25
26
27
28
29
29
29
30
31
32
32
32
33
33
34
34
23
36
37
38
39
39
40
41
42
43
44
45
46
12
1
2
3
4
5
6
7
8
9
10
11
КГС 0200000
13
14
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0200000 | К***0 | Жатка для трав | |
| 1 | К***0 | Кронштейн в сборе | |
| 2 | К***В | Привод ножа | |
| 3 | К***Б | Колебатель в сборе | |
| 4 | К***Б | Опора промежуточная | |
| 5 | К***А | Ограждение | |
| 6 | К***0 | Устройство натяжное | |
| 7 | К***0 | Пружина | |
| 8 | М***0 | Муфта обгонная | |
| 9 | К***4 | Шайба | |
| 10 | К***6 | Тяга | |
| 11 | К***1 | Тяга | |
| 12 | К***А | Щиток | |
| 13 | К***А | Шайба | |
| 14 | К***4 | Болт | |
| 15 | К***5 | Шайба | |
| 16 | К***5 | Шайба | |
| 17 | К***3 | Корпус | |
| 18 | М***4 | Шкив | |
| 19 | М***1 | Шкив | |
| 20 | Б***6 | Болт М8-6ех16 – 7796 | |
| 21 | Б***6 | Болт М10-6ех25 – 7796 | |
| 22 | Б***6 | Болт М10-6ех40 – 7796 | |
| 23 | Б***6 | Болт М14-6ех80 – 7796 | |
| 24 | Б***6 | Болт М16-6ех50 – 7796 | |
| 25 | Б***8 | Болт М6-6ех16 – 7798 | |
| 26 | Б***2 | Болт М10-6ех35 – 7802 | |
| 27 | Б***2 | Болт М12-6ех40 – 7802 | |
| 28 | Г***5 | Гайка М8-6G – 5915 | |
| 29 | Г***5 | Гайка М10-6G–5915 | |
| 30 | Г***5 | Гайка М12-6G–5915 | |
| 31 | Г***5 | Гайка М14-6G – 5915 | |
| 32 | Г***5 | Гайка М16-6G – 5915 | |
| 33 | К***0 | Кольцо В25 – 13940 | |
| 34 | К***2 | Кольцо В25 – 13942 | |
| 35 | М***3 | Масленка 1.2.Ц6 – 19853 | |
| 36 | П***7 | Подшипник 1680208 С17 | |
| 37 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 38 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 40 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 41 | Ш***2 | Шайба 14 65Г – 6402 | |
| 42 | Ш***2 | Шайба 16 65Г-6402 | |
| 43 | Ш***1 | Шайба С.8.01-11371 | |
| 44 | Ш***7 | Шплинт 5х32 – 397 | |
| 45 | Ш***7 | Шплинт 5х40 – 397 | |
| 46 | Ш***0 | Шпонка 12х8х70 – 23360 |
