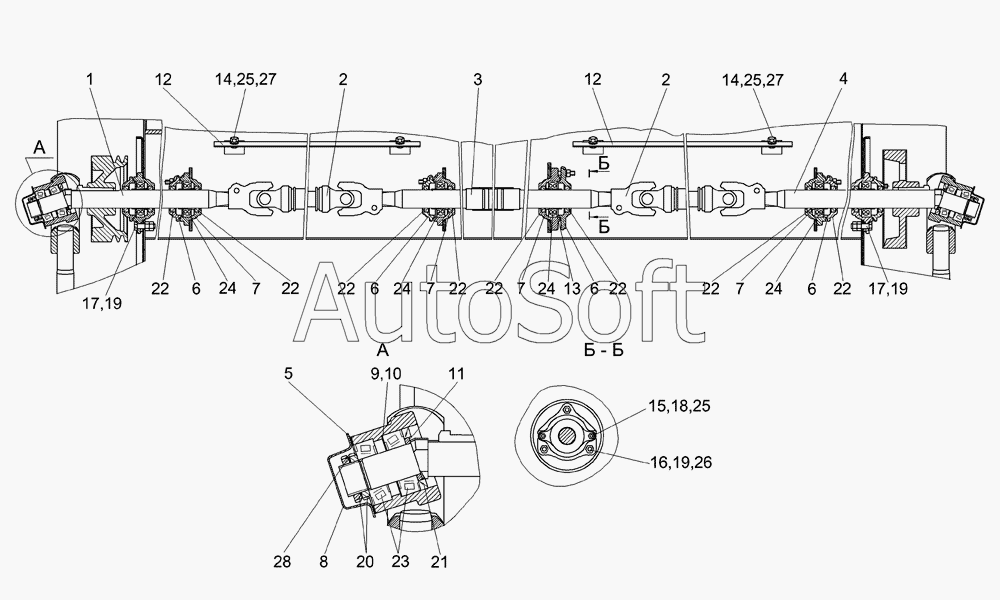

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Жатка для трав КГС 0200000 (привод аппарата режущего)
22
14
14
15
16
17
17
18
19
19
19
20
21
13
22
22
22
22
22
22
22
22
23
24
24
24
24
25
25
25
26
27
27
28
КГС 0200000
12
12
11
10
9
8
7
7
7
7
6
6
6
6
5
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0200000 | К***0 | Жатка для трав | |
| КГС 0200402 | К***2 | Шайба | |
| КИС 0234000 | К***0 | Крышка | |
| КИС 0235000 | К***0 | Корпус подшипника | |
| 1 | К***0 | Вал привода | |
| 2 | Ж***0 | Вал карданный телескопический | |
| 3 | К***1 | Вал | |
| 4 | К***1 | Вал привода | |
| 5 | К***А | Прокладка | |
| 6 | К***А | Крьшка подшипника | |
| 7 | К***А | Корпус подшипника | |
| 8 | К***А | Крышка | |
| 9 | К***А | Прокладка | |
| 10 | К***1 | Прокладка регулировочная | |
| 11 | К***А | Втулка | |
| 12 | К***1 | Ограждение | |
| 13 | Н***7 | Кольцо распорное | |
| 14 | Б***6 | Болт М10-6ех25 – 7796 | |
| 15 | Б***6 | Болт М10-6ех45 – 7796 | |
| 16 | Б***6 | Болт М12-6ех40 – 7796 | |
| 17 | Б***6 | Болт М12-6ех45–7796 | |
| 18 | Г***5 | Гайка М10-6G–5915 | |
| 19 | Г***5 | Гайка М12-6G–5915 | |
| 20 | Г***1 | Гайка М39х1,5-6Н – 11871 | |
| 21 | М***2 | Манжета 1.2-55х80 – 1-8752 | |
| 22 | М***2 | Манжета 2.2-45х65-1 – 8752 | |
| 22 | М***2 | Манжета 2.2-45х65-1 – 8752 | |
| 23 | П***5 | Подшипник 7508А – 27365 | |
| 24 | П***8 | Подшипник 11209 – 28428 | |
| 25 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 26 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 27 | Ш***1 | Шайба С.10.01-11371 | |
| 28 | Ш***2 | Шайба Н 39.01 – 11872 |
