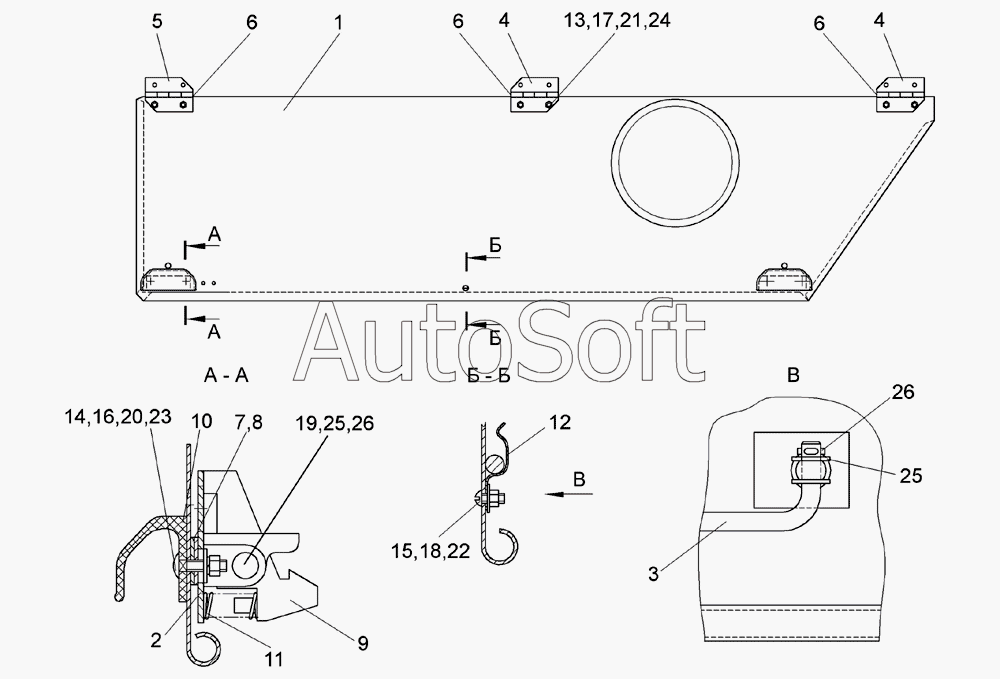

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Ограждение КПП 0212000А
21
13
14
15
16
17
18
19
20
12
22
23
24
25
25
26
26
КПП 0212000А
11
10
9
8
7
6
6
6
5
4
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0211010В | К***В | Петля | |
| КИС 0211010В-01 | К***1 | Петля | |
| КПП 0212000А | К***А | Ограждение | |
| КПП 0212030 | К***0 | Замок | |
| 1 | К***А | Щит | |
| 2 | К***0 | Опора | |
| 3 | К***0 | Опора | |
| 4 | К***В | Петля | |
| 5 | К***1 | Петля | |
| 6 | К***В | Ось | |
| 6 | К***В | Ось | |
| 7 | К***2 | Прокладка | |
| 8 | К***1 | Прокладка | |
| 9 | К***1 | Пластина | |
| 10 | К***5 | Рукоятка | |
| 11 | П***4 | Пружина | |
| 12 | А***3 | Прижим | |
| 13 | Б***6 | Болт М8х6ех20 – 7796 | |
| 14 | Б***2 | Болт М6-6ех25 – 7802 | |
| 15 | В***3 | Винт В.М5-6ех12 – 17473 | |
| 16 | Г***5 | Гайка М6-6G – 5915 | |
| 17 | Г***5 | Гайка М8-6G – 5915 | |
| 18 | Г***7 | Гайка М5-6G – 5927 | |
| 19 | О***0 | Ось 6-10b12х25 – 9650 | |
| 20 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 21 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 22 | Ш***8 | Шайба А 5.01 – 6958 | |
| 23 | Ш***8 | Шайба А 6.01-6958 | |
| 24 | Ш***8 | Шайба А 8.01-6958 | |
| 25 | Ш***1 | Шайба С.10.01-11371 | |
| 25 | Ш***1 | Шайба С.16.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2х20 – 397 | |
| 26 | Ш***7 | Шплинт 3,2х20 – 397 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
