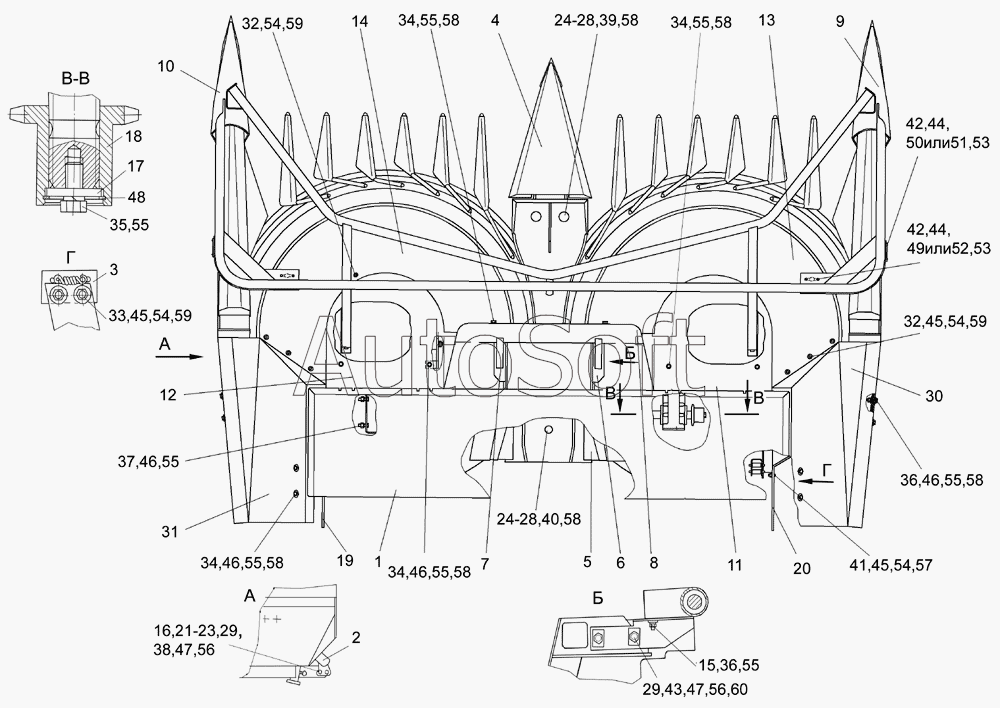

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Жатка КГС 0800010 (вид сверху)
46
46
46
46
31
32
32
33
34
34
34
34
35
36
36
37
38
39
40
41
42
42
43
44
44
45
45
45
30
47
47
48
49
50
51
52
53
53
54
54
54
54
55
55
55
55
55
55
55
55
56
56
57
58
58
58
58
58
58
58
59
59
59
60
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
КГС 0800010
16
17
18
19
20
21
22
23
24
24
25
25
26
26
27
27
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0800010 | К***0 | Жатка | |
| 1 | К***0 | Крышка | |
| 2 | К***0 | Рама навески | |
| 3 | К***А | Замок в сборе | |
| 4 | М***0 | Делитель центральный | |
| 5 | М***0 | Скребок | |
| 6 | М***0 | Державка | |
| 7 | М***1 | Державка | |
| 8 | П***0 | Барабаны с приводом | |
| 9 | П***4 | Делитель боковой | |
| 10 | П***5 | Делитель боковой | |
| 11 | П***0 | Панель | |
| 12 | П***1 | Панель | |
| 13 | П***0 | Кожух передний | |
| 14 | П***1 | Кожух передний | |
| 15 | К***3 | Накладка | |
| 16 | К***2 | Шайба специальная | |
| 17 | М***3 | Шайба | |
| 18 | М***2 | Звездочка | |
| 19 | П***4 | Закрылок | |
| 20 | П***1 | Закрылок | |
| 21 | П***1 | Прокладка | |
| 22 | П***1 | Прокладка | |
| 23 | П***2 | Прокладка | |
| 24 | П***2 | Гайка самостопорящаяся | |
| 25 | П***9 | Прокладка | |
| 26 | П***1 | Прокладка | |
| 27 | П***2 | Прокладка | |
| 28 | П***3 | Прокладка | |
| 29 | П***5 | Шайба | |
| 30 | П***3 | Боковина | |
| 31 | П***1 | Боковина | |
| 32 | Б***6 | Болт М8-6ех16 – 7796 | |
| 33 | Б***6 | Болт М8-6ех20 – 7796 | |
| 34 | Б***6 | Болт М12-6ех25 – 7796 | |
| 35 | Б***6 | Болт М12-6ех30–7796 | |
| 36 | Б***6 | Болт М12-6ех35–7796 | |
| 37 | Б***6 | Болт М12-6ех45–7796 | |
| 38 | Б***6 | Болт М16-6ех60 – 7796 | |
| 39 | Б***2 | Болт М12-6ех70 – 7802 | |
| 40 | Б***2 | Болт М12-6ех110 – 7802 | |
| 41 | Б***2 | Болт М16-6ех50 – 7802 | |
| 42 | В***3 | Винт В.М6-6ех20 – 17473 | |
| 43 | В***3 | Винт В.М8-6ех25 – 17473 | |
| 44 | Г***5 | Гайка М6-6G – 5915 | |
| 45 | Г***5 | Гайка М8-6G – 5915 | |
| 46 | Г***5 | Гайка М12-6G–5915 | |
| 47 | Г***5 | Гайка М16-6G – 5915 | |
| 48 | К***3 | Кольцо В40 – 13943 | |
| 49 | Ф***1 | Световозвращатель ФП 315-01 | |
| 50 | Ф***1 | Световозвращатель ФП 316-01 | |
| 51 | 3***1 | Световозвращатель | |
| 52 | 3***1 | Световозвращатель 3222.3731 | |
| 53 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 54 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 55 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 56 | Ш***2 | Шайба 16Т 65Г-6402 | |
| 57 | Ш***8 | Шайба А.8.01-6958 | |
| 58 | Ш***8 | Шайба А.12.01-6958 | |
| 59 | Ш***1 | Шайба С.8.01-11371 | |
| 60 | Ш***1 | Шайба С.16.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
