Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Барабаны с приводом ПКК 0202300-10
32
32
22
22
22
22
23
23
24
24
25
25
25
25
26
26
26
26
27
27
27
27
27
27
28
28
29
29
30
30
31
31
21
33
33
34
34
35
35
36
36
36
36
37
37
37
37
38
38
38
38
38
38
39
39
40
40
40
40
41
41
42
42
11
11
1
2
3
4
5
6
7
7
8
8
9
9
10
10
ПКК 0202300-10
11
12
12
12
13
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21

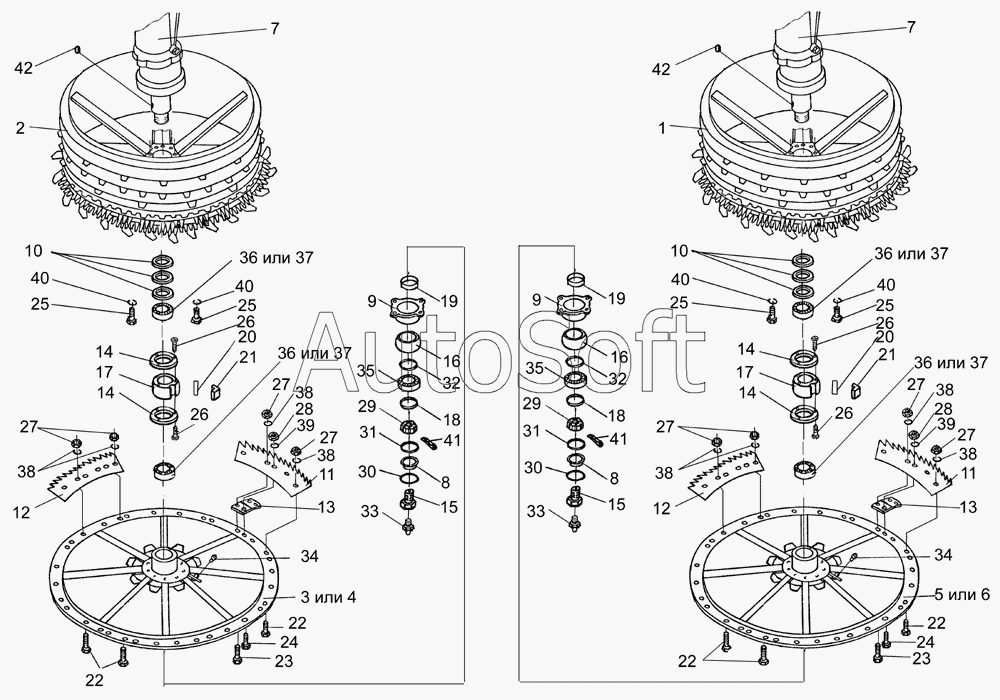

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0202300-10 | П***0 | Барабаны с приводом | |
| ПКК 0202450 | П***0 | Опора | |
| ПКК 0202800 | П***0 | Ротор | |
| ПКК 0202800-01 | П***1 | Ротор | |
| ПКК 0202920 | П***0 | Муфта обгонная | |
| ПКК 0202920 | П***0 | Муфта обгонная | |
| 1 | П***0 | Барабан | |
| 2 | П***1 | Барабан | |
| 3 | П***0 | Рама ротора правая | |
| 4 | П***2 | Рама ротора правого | |
| 5 | П***0 | Рама ротора левая | |
| 6 | П***2 | Рама ротора левого | |
| 7 | П***0 | Привод угловой | |
| 8 | П***1 | Крышка | |
| 9 | П***3 | Корпус-опора | |
| 10 | П***4 | Шайба | |
| 11 | П***5 | Нож | |
| 11 | П***5 | Нож | |
| 12 | П***1 | Нож | |
| 12 | П***1 | Нож | |
| 13 | П***4 | Скребок | |
| 13 | П***4 | Скребок | |
| 14 | П***5 | Кольцо | |
| 15 | П***5 | Штуцер | |
| 16 | П***2 | Вкладыш | |
| 17 | П***3 | Муфта обгонная | |
| 18 | П***2 | Шайба | |
| 19 | П***1 | Втулка | |
| 20 | 0***8 | Пружина | |
| 20 | 0***8 | Пружина | |
| 21 | 0***9 | Сухарик | |
| 21 | 0***9 | Сухарик | |
| 22 | Б***6 | Болт М8-6ех16 – 7796 | |
| 22 | Б***6 | Болт М8-6ех16 – 7796 | |
| 23 | Б***6 | Болт М8-6ех30 – 7796 | |
| 23 | Б***6 | Болт М8-6ех30 – 7796 | |
| 24 | Б***6 | Болт М10-6ех35 – 7796 | |
| 24 | Б***6 | Болт М10-6ех35 – 7796 | |
| 25 | Б***6 | Болт 3М14-6ех45 – 7796 | |
| 26 | В***5 | Винт В2.М5-6ех14 – 17475 | |
| 27 | Г***5 | Гайка М8-6G – 5915 | |
| 27 | Г***5 | Гайка М8-6G – 5915 | |
| 28 | Г***5 | Гайка М10-6G–5915 | |
| 28 | Г***5 | Гайка М10-6G–5915 | |
| 29 | Г***5 | Гайка М24х2-6G – 5935 | |
| 30 | К***3 | Кольцо В90 – 13943 | |
| 31 | К***3 | Кольцо 082-090-46-2-2 – 18829/9833 | |
| 32 | М***2 | Манжета 2.2..50х70-1 – 8752 | |
| 33 | М***3 | Масленка 1.1 – 19853 | |
| 34 | М***3 | Масленка 2.2 – 19853 | |
| 34 | М***3 | Масленка 2.2 – 19853 | |
| 35 | П***8 | Подшипник 308 – 8338 | |
| 36 | П***2 | Подшипник 180508С17-8882 | |
| 36 | П***2 | Подшипник 180508С17-8882 | |
| 37 | П***2 | Подшипник 180508-8882 | |
| 37 | П***2 | Подшипник 180508-8882 | |
| 38 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 38 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 39 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 40 | Ш***2 | Шайба 14Т 65Г-6402 | |
| 41 | Ш***7 | Шплинт 5х45 – 397 | |
| 42 | Ш***0 | Шпонка 12х8х70 – 23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
