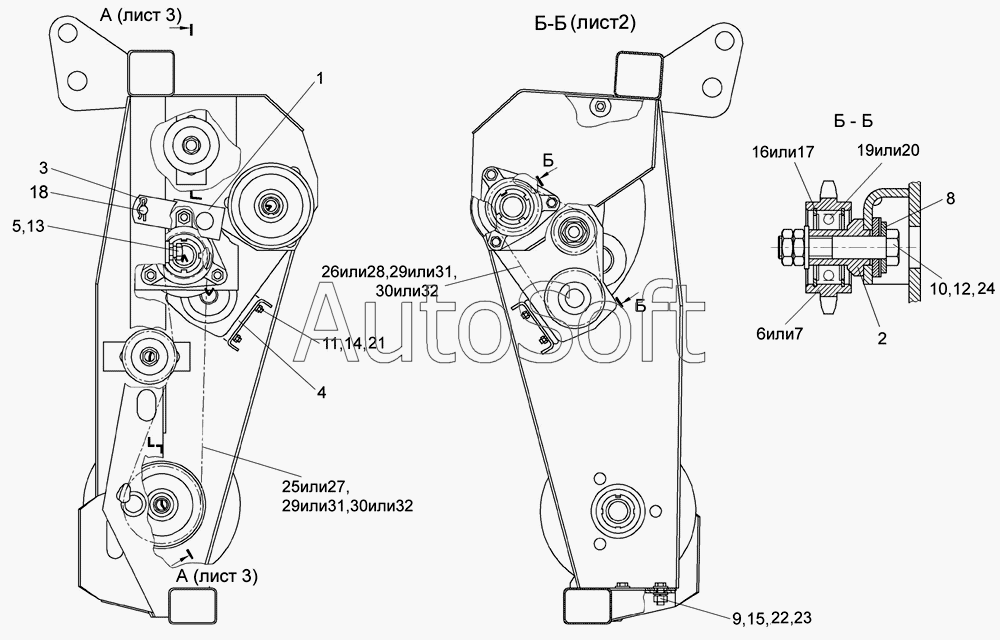

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Рамка переходная КГС 0810000
КГС 0810000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0810000 | К***0 | Рамка переходная | |
| МКС 0215000 | М***0 | Звездочка | |
| 1 | К***0 | Тяга | |
| 2 | М***1 | Втулка | |
| 3 | Ж***9 | Шплинт | |
| 4 | К***1 | Прокладка | |
| 5 | М***8 | Винт упорный | |
| 6 | М***1 | Звездочка | |
| 7 | М***2 | Звездочка | |
| 8 | П***5 | Шайба | |
| 9 | Б***6 | Болт М12-6ех30–7796 | |
| 10 | Б***6 | Болт М16-6ех80 – 7796 | |
| 11 | В***3 | Винт В.М6-6ех20 – 17473 | |
| 12 | Г***6 | Гайка М16-6G – 2526 | |
| 13 | Г***6 | Гайка М20-6G – 2526 | |
| 14 | Г***5 | Гайка М6-6G – 5915 | |
| 15 | Г***5 | Гайка М12-6G–5915 | |
| 16 | К***1 | Кольцо В52 – 13941 | |
| 17 | К***3 | Кольцо В52 – 13943 | |
| 18 | О***0 | Ось 6-20в12х65 – 9650 | |
| 19 | П***2 | Подшипник 180205 С17 – 8882 | |
| 20 | П***2 | Подшипник 180505 С17 – 8882 | |
| 21 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 23 | Ш***1 | Шайба С.12.01-11371 | |
| 24 | Ш***1 | Шайба С.16.01-11371 | |
| 25 | 1***6 | Цепь 12А-1 ISO 606, L=1200, 15мм, 63 зв. | |
| 26 | 1***6 | Цепь 12А-1 ISO 606, L=1200, 15мм, 63 зв. | |
| 27 | 1***6 | Цепь 12А-1 ISO 606, L=1200, 15мм, 63 зв. | |
| 28 | 1***6 | Цепь 12А-1 ISO 606, L=1200, 15мм, 63 зв. | |
| 29 | П***1 | Звено П-12А-1 с шплинтом ISO 606 | |
| 30 | С***6 | Звено С-12А-1 с шплинтом ISO 606 | |
| 31 | 1***6 | Звено переходное к цепи шагом 19,05 мм. Glied Gekropftes Glied mit Splint 12 A-1 Typ L OOZA DIN 8188/ISO 60 | |
| 32 | 1***6 | Звено соединительное к цепи шагом 19,05 мм. V-Glied Verbindugsglied mit Splint 12 A-1 Typ S OOZA DIN 8188/ISO 606 |
