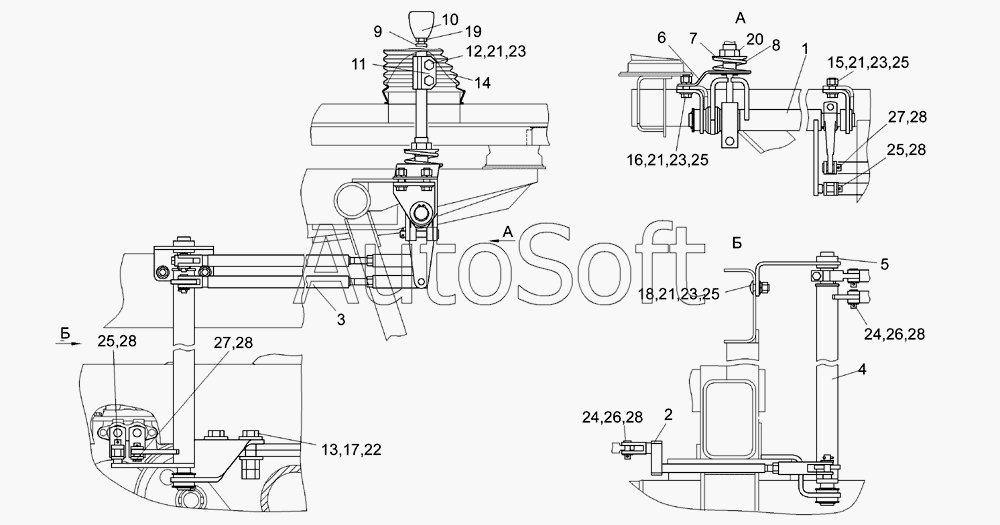

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Установка механизма управления коробкой передач КГС0119030
14
28
28
28
28
28
28
27
27
26
26
25
25
25
25
25
24
24
23
23
23
23
22
21
21
21
21
20
19
18
17
16
15
КГС 0119030
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0119030 | К***0 | Установка механизма управления коробкой передач | |
| 1 | К***0 | Блок переключения | |
| 2 | К***0 | Тяга | |
| 3 | К***0 | Тяга | |
| 4 | К***0 | Вал | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Кронштейн | |
| 7 | К***8 | Тарелка | |
| 8 | К***1 | Пружина | |
| 9 | К***7 | Рычаг | |
| 10 | К***7 | Рукоятка | |
| 11 | К***4 | Муфта | |
| 12 | К***8 | Болт | |
| 13 | К***9 | Шайба | |
| 14 | 8***А | Чехол | |
| 15 | Б***6 | Болт М12-6eХ30-7796 | |
| 16 | Б***6 | Болт М12-6eХ35-7796 | |
| 17 | Б***6 | Болт М20-6eХ80-7796 | |
| 18 | Б***2 | Болт М12-6eХ45-7802 | |
| 19 | Г***6 | Гайка М12-6G-2526 | |
| 20 | Г***6 | Гайка М24Х2-6G-2526 | |
| 21 | Г***5 | Гайка М12-6G.8-5915 | |
| 22 | Г***5 | Гайка М20-6G-5915 | |
| 23 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 24 | Ш***1 | Шайба С.10.01-11371 | |
| 25 | Ш***1 | Шайба С.12.01-11371 | |
| 26 | О***0 | Ось 6-10 b12Х32.-9650 | |
| 27 | О***0 | Ось 6-12 b12Х32-9650 | |
| 28 | Ш***7 | Шплинт 3,2Х25-397 |
