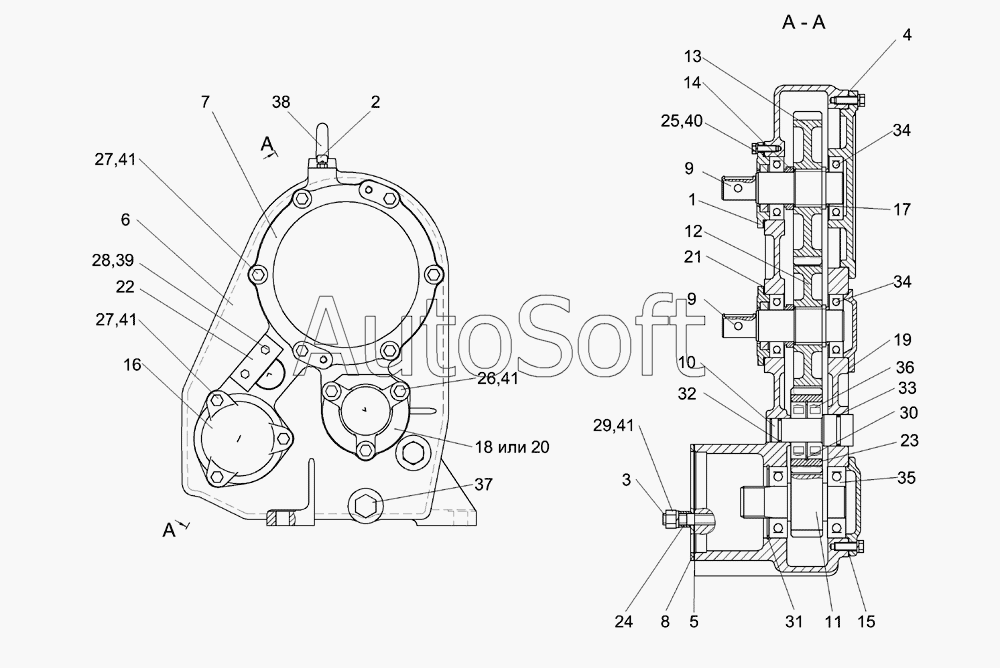

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Редуктор КГС 0114000
31
21
22
23
24
25
26
27
27
28
29
30
20
32
33
34
34
35
36
37
38
39
40
41
41
41
41
9
9
1
2
3
4
5
6
7
8
КГС 0114000
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0114000 | К***0 | Редуктор | |
| КГС 0114010 | К***0 | Шестерня | |
| КГС 0114020 | К***0 | Ось | |
| 1 | П***0 | Крышка | |
| 2 | 3***А | Сапун | |
| 3 | К***9 | Шпилька | |
| 4 | К***2 | Прокладка | |
| 5 | К***3 | Прокладка | |
| 6 | К***1 | Корпус | |
| 7 | К***3 | Крышка | |
| 8 | К***2 | Заглушка | |
| 9 | К***2 | Вал | |
| 10 | К***7 | Ось | |
| 11 | К***3 | Вал-шестерня | |
| 12 | К***4 | Шестерня | |
| 13 | К***5 | Шестерня | |
| 14 | К***1 | Втулка | |
| 15 | Ж***1 | Прокладка | |
| 16 | Ж***3 | Крышка | |
| 17 | К***1 | Шайба | |
| 18 | К***8 | Крышка | |
| 19 | К***5 | Прокладка | |
| 20 | К***Б | Крышка | |
| 21 | П***2 | Прокладка | |
| 22 | П***А | Упор | |
| 23 | П***5 | Шестерня | |
| 24 | 3***6 | Втулка | |
| 25 | Б***6 | Болт М8-6ех25-7796 | |
| 26 | Б***6 | Болт М10-6ех25-7796 | |
| 27 | Б***6 | Болт М10-6ех30-7796 | |
| 28 | Б***8 | Болт М6-6ех12-7798 | |
| 29 | Г***5 | Гайка М14-6G-5915 | |
| 30 | К***1 | Кольцо В72-13941 | |
| 31 | К***3 | Кольцо В90-13943 | |
| 32 | К***3 | Кольцо 024-030-36-2-2-18829/9833 | |
| 33 | К***3 | Кольцо 034-040-36-2-2-18829/9833 | |
| 34 | П***8 | Подшипник 208-8338 | |
| 35 | П***8 | Подшипник 308-8338 | |
| 36 | П***3 | Подшипник 23306-30633 | |
| 37 | П***" | Пробка КГ 3/4" | |
| 38 | Р***1 | Рым-болт М16-4751 | |
| 39 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 40 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т 65Г-6402 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
