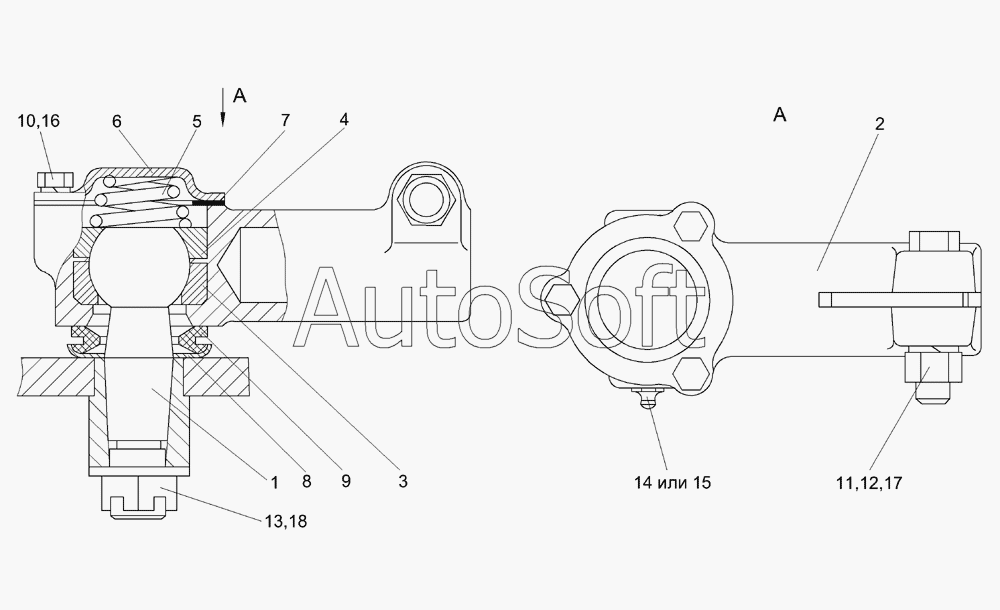

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Головка рулевой тяги КИС 0109160-01
9
18
17
16
15
14
13
12
11
10
КИС 0109160-01
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КИС 0109160-01 | К***1 | Головка рулевой тяги | |
| 1 | 1***2 | Палец шаровой | |
| 2 | 1***2 | Головка правая | |
| 3 | 1***6 | Вкладыш верхний | |
| 4 | 1***7 | Вкладыш нижний | |
| 5 | 1***9 | Пружина | |
| 6 | 1***0 | Крышка | |
| 7 | 1***5 | Прокладка | |
| 8 | 1***3 | Крышка защитной накладки головки поперечной рулевой тяги | |
| 9 | 1***4 | Накладка | |
| 10 | Б***6 | Болт М8-6ех16-7796 | |
| 11 | Б***6 | Болт М12-6ех55-7796 | |
| 12 | Г***5 | Гайка М12-6G-5915 | |
| 13 | Г***5 | Гайка М20х1,5-6Н-5935 | |
| 14 | М***3 | Масленка 1.2-19853 | |
| 15 | М***3 | Масленка 1.3-19853 | |
| 16 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 17 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 18 | Ш***1 | Шайба 20.01-11371 |
