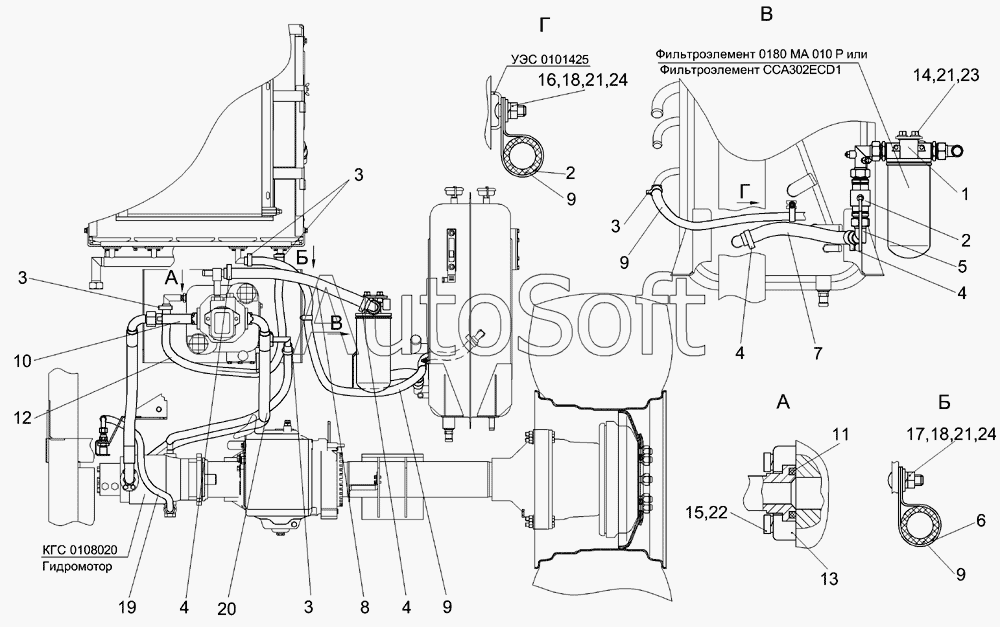

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Гидросистема привода ходовой части КГС 0108000
13
КГС 0108020
24
24
23
22
21
21
21
20
19
18
18
17
16
15
14
КГС 0108000
12
11
10
9
9
9
9
8
7
6
5
4
4
4
4
3
3
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС 0108000 | К***0 | Гидросистема привода ходовой части | |
| КГС 0108020 | К***0 | Гидромотор | |
| 1 | К***0 | Фильтр всасывающий | |
| 2 | К***0 | Кран | |
| 3 | А***0 | Хомут стяжной | |
| 4 | А***0 | Хомут | |
| 5 | М***0 | Угольник | |
| 6 | К***4 | Хомут | |
| 7 | К***1 | Рукав всасывающий | |
| 8 | К***1 | Рукав всасывающий | |
| 9 | К***2 | Рукав всасывающий 20х29-1,6-10362 L=1850+10 мм | |
| 10 | К***1 | Фланец | |
| 11 | Г***3 | Кольцо уплотнительное | |
| 12 | К***7 | Рукав dy20 L=1175 мм | |
| 13 | У***4 | Полуфланец | |
| 14 | Б***6 | Болт М8-6ех20-7796 | |
| 15 | Б***6 | Болт М12-6ех45-7796 | |
| 16 | Б***2 | Болт М8-6ех20-7802 | |
| 17 | Б***2 | Болт М8-6ех25-7802 | |
| 18 | Г***5 | Гайка М8-6G-5915 | |
| 19 | Р***0 | Рукав высокого давления | |
| 20 | Р***0 | Рукав высокого давления | |
| 21 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 22 | Ш***2 | Шайба 12Т 65Г-6402 | |
| 23 | Ш***8 | Шайба С.8.01-6958 | |
| 24 | Ш***8 | Шайба С.8.01-6958 |
