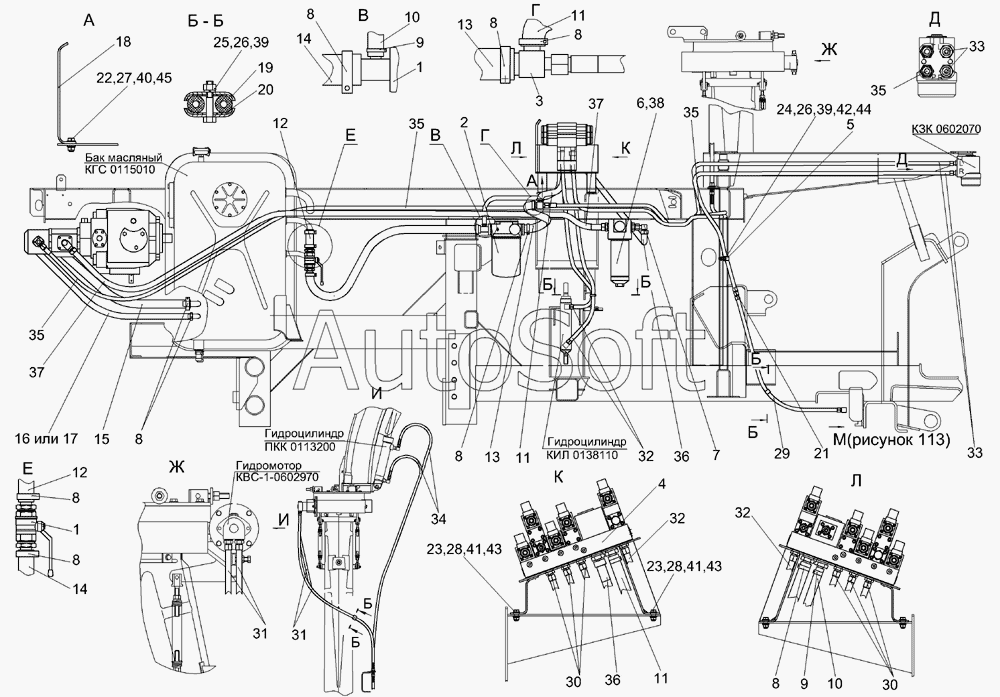

Каталог запасных частей к технике: Гомсельмаш КСК-600 (2007). Гидросистема рабочих органов и рулевого управления КГС 0125000 (вид справа)
38
26
26
27
28
28
29
30
30
31
31
32
32
32
33
33
34
35
35
35
35
36
36
37
37
25
39
39
40
41
41
42
43
43
44
45
КИЛ 0138110А
КВС-1-0602970
ПКК 0113200
КГС 0115010
13
13
1
1
2
3
4
5
6
7
8
8
8
8
8
8
8
8
9
9
10
10
11
11
11
12
12
КГС 0125000
14
14
15
16
17
18
19
20
21
22
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0602970 | К***0 | Гидромотор силосопровода | |
| КГС 0115010 | К***0 | Бак масляный | |
| КГС 0125000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| КИЛ 0138110А | К***А | Гидроцилиндр | |
| ПКК 0113200 | П***0 | Гидроцилиндр | |
| 1 | К***0 | Кран | |
| 2 | К***0 | Фильтр сливной | |
| 3 | К***0 | Тройник | |
| 4 | К***0 | Гидроблок | |
| 5 | К***0 | Хомут | |
| 6 | К***0 | Фильтр напорный | |
| 7 | У***0 | Угольник | |
| 8 | А***0 | Хомут | |
| 9 | А***0 | Хомут | |
| 10 | К***2 | Рукав (Рукав 12х20-1,6-10362 L=1700+5 мм) | |
| 11 | К***4 | Рукав (Рукав 20х29-1,6-10362 L=1000+5 мм) | |
| 12 | К***5 | Рукав (Рукав 25х35-1,6-10362 L=100+5 мм) | |
| 13 | К***1 | Рукав (Рукав 25х35-1,6-10362 L=700+5 мм) | |
| 14 | К***2 | Рукав (Рукав 25х35-1,6-10362 L=1100+5 мм) | |
| 15 | К***2 | Рукав (Рукав Б-1-25-5398 L=650+5 мм) | |
| 16 | К***3 | Рукав (Рукав всасывающий Т-605 (SAE100R4) DN1914A-12 L=950+5 мм) | |
| 17 | К***4 | Рукав (Рукав всасывающий 17G-12 (SAE100R4) DN20 L=950+5 мм) | |
| 18 | К***3 | Щиток | |
| 19 | К***1 | Прокладка | |
| 20 | К***3 | Прижим | |
| 21 | П***6 | Штуцер переборочный | |
| 22 | Б***6 | Болт М8-6ех20-7796 | |
| 23 | Б***6 | Болт М10-6ех35-7796 | |
| 24 | Б***8 | Болт М6-6ех25-7798 | |
| 25 | Б***8 | Болт М6-6ех35-7798 | |
| 26 | Г***5 | Гайка М6-6G-5915 | |
| 27 | Г***5 | Гайка М8-6G-5915 | |
| 28 | Г***5 | Гайка М10-6G-5915 | |
| 29 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-630 | |
| 30 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-1400 | |
| 31 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-1500 | |
| 32 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-1120 | |
| 33 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-1900 | |
| 34 | 8***0 | Рукав высокого давления 8-2SN-M16x1,5-60-2200 | |
| 35 | 1***0 | Рукав высокого давления 12-2SN-M20x1,5-60-4200-0-90 | |
| 36 | 1***0 | Рукав высокого давления 16-2SN-M27x1,5-60-1600 | |
| 37 | 1***0 | Рукав высокого давления 16-2SN-M27x1,5-60-1600-0-90 | |
| 38 | Ф***1 | Фильтроэлемент ССН 302 FV1 (фирма SOFINA, Италия) | |
| 39 | Ш***2 | Шайба 6Т 65Г-6402 | |
| 40 | Ш***2 | Шайба 8Т 65Г-6402 | |
| 41 | Ш***2 | Шайба 10Т 65Г-6402 | |
| 42 | Ш***8 | Шайба А6.01-6958 | |
| 43 | Ш***8 | Шайба А10.01-6958 | |
| 44 | Ш***1 | Шайба С.6.01-11371 | |
| 45 | Ш***1 | Шайба С.8.01-11371 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
